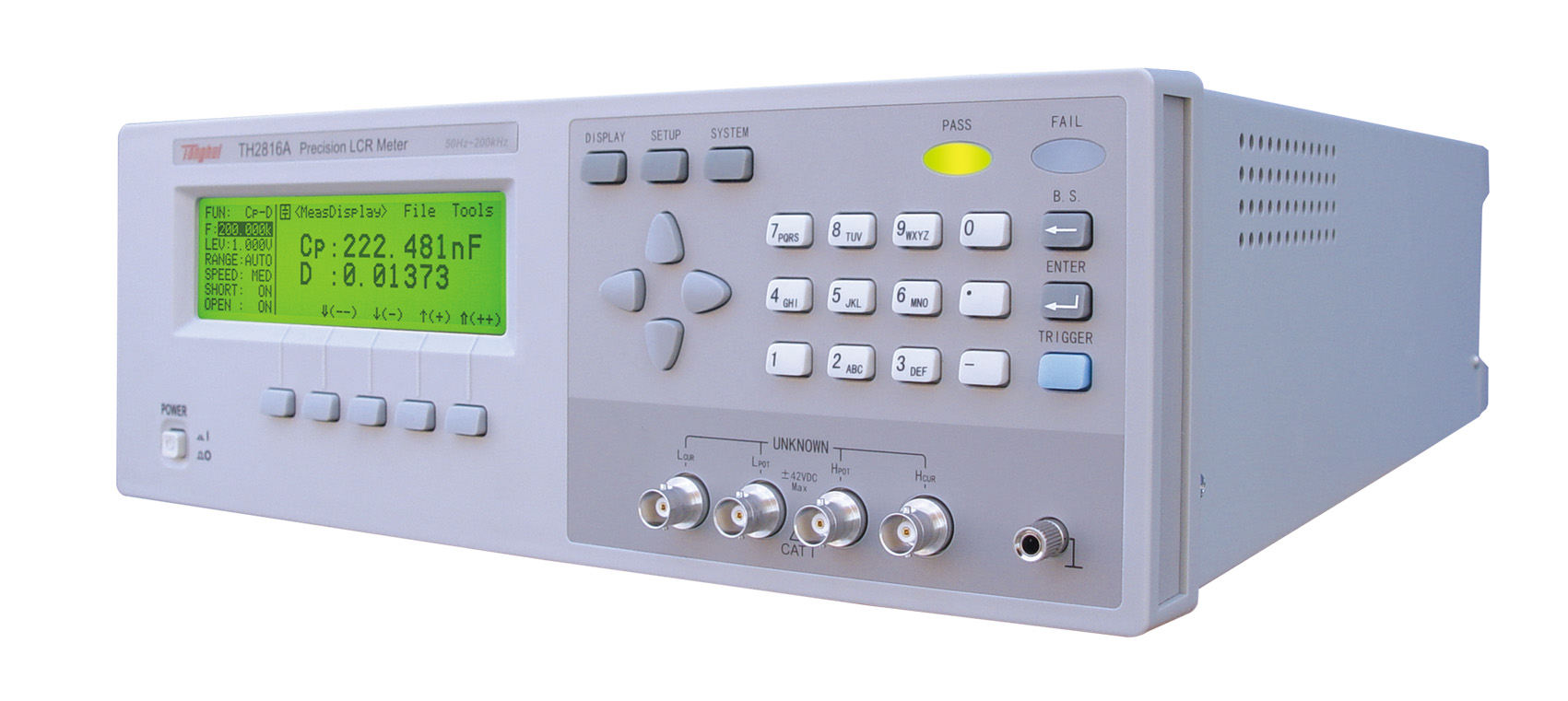

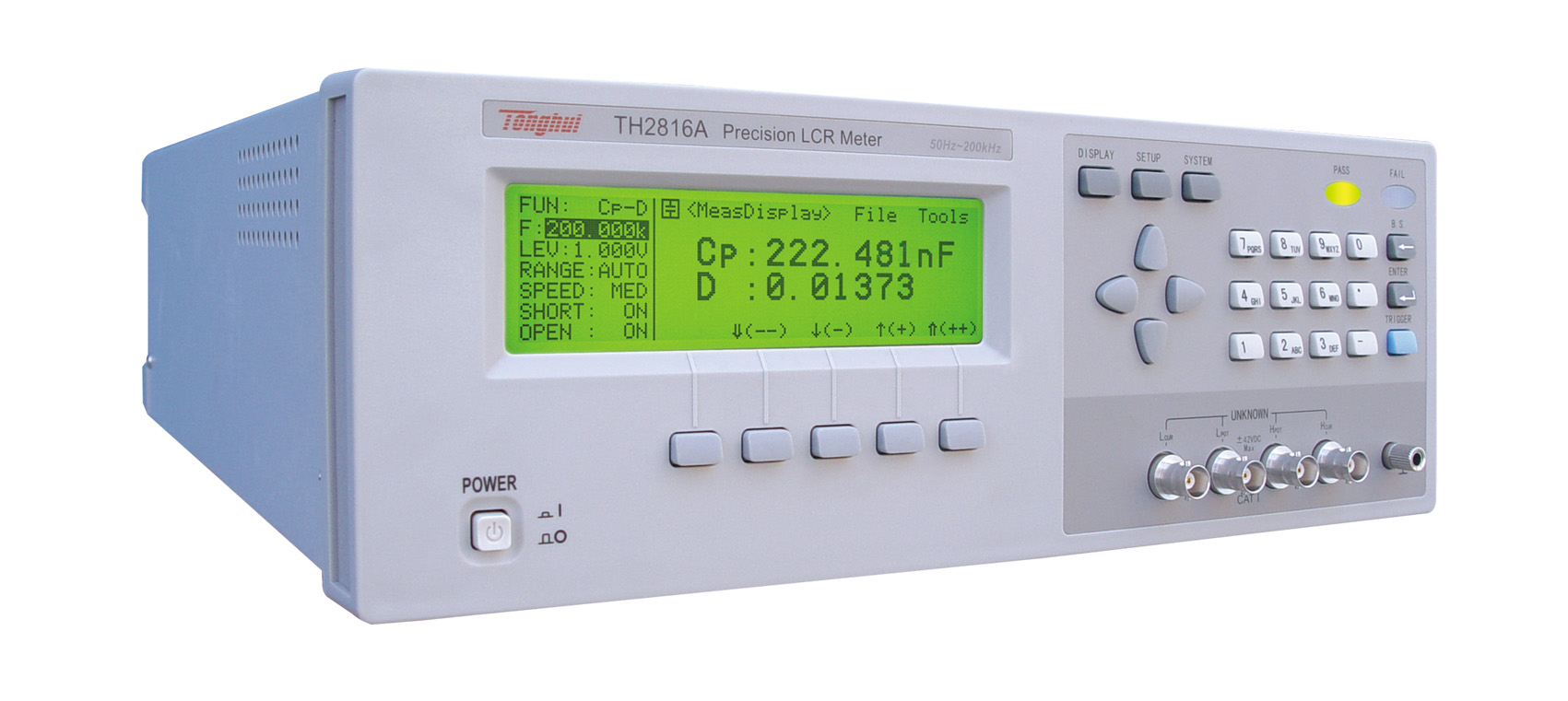

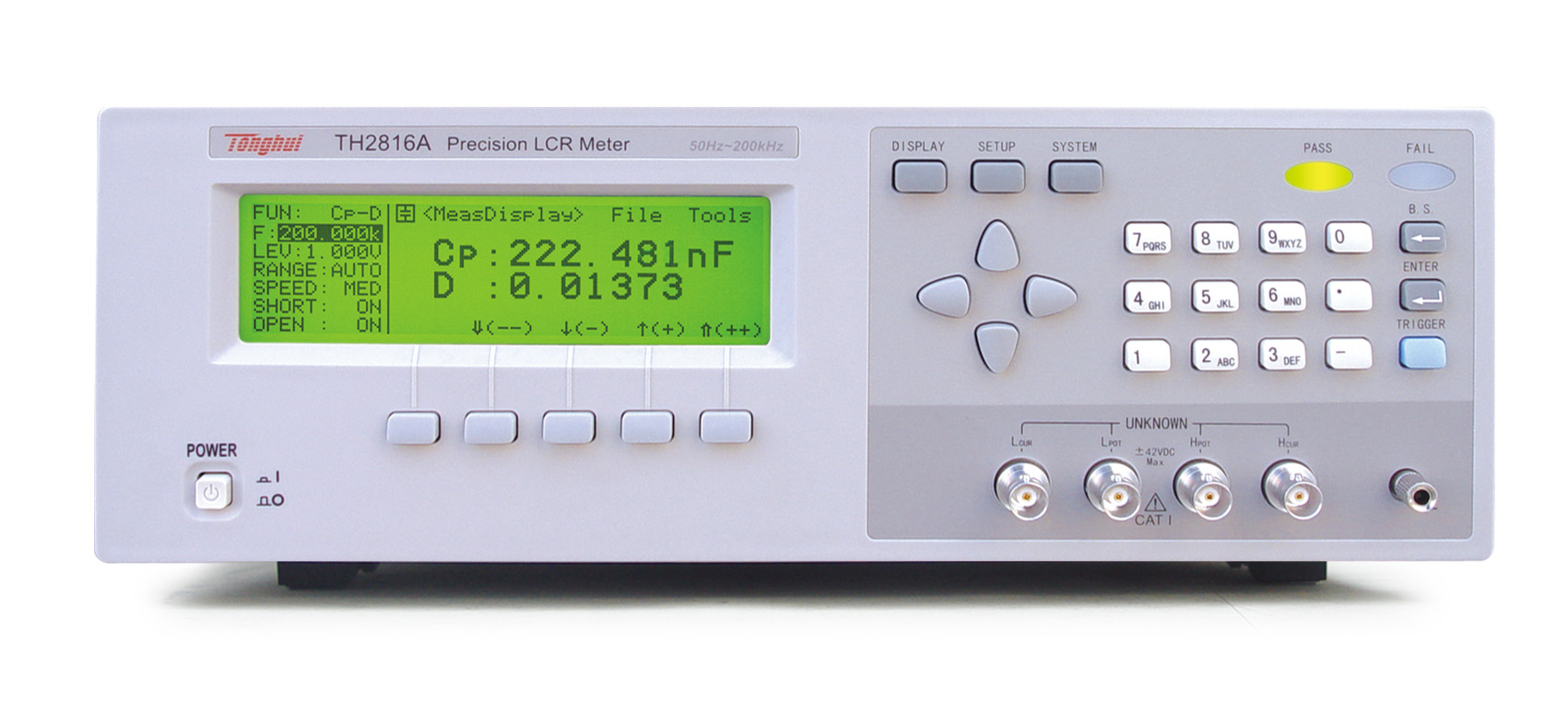

• TH2816A 精密LCR數字電橋


• 技術參數

• 測試參數	|Z|,C,L,X,B,R,G,D,Q,θ
  顯示器	240x64點陣LCD顯示器，6位讀數分辨率
  測試頻率	50Hz-200kHz,1.2萬多個頻點
  測試電平范圍	10mVrms-2. 0Vrms,10mV步進
  基本準確度	0.05%
  ? ? ? ? 顯示范圍 ? ? ? ?	|Z|,R,X	0.00001Ω-99.9999MΩ
  	G,B	0.00001μS-999.999S
  	C	0.00001pF-999.999mF
  	L	0.00001μH-9.99999kH
  	D	0.00001-9.99999
  	Q	0.00001-99999.9
  	θ(DEG)	-179.999°-179.999°
  	θ(RAD)	-3.14159-3.14159
  	△%	-999.999%-999.999%
  測量速度	快速：30次/秒, 中速：10次/秒, 慢速：1.5次/秒
  等效電路	串聯，并聯
  量程方式	自動，保持
  觸發方式	內部，手動，外部，總線
  平均次數	1-255
  清零功能	開路，短路，負載校正
  測量端	5端
  顯示方式	直讀, ΔABS, Δ%, V/I(電壓/電流監示) , 檔號及檔計數
  列表掃描	4點頻率, 電平, 直流偏置列表掃描測試
  比較器功能	TH2816A		十檔（九檔合格，一檔不格）另有一個附屬檔
  存儲器	12組內部儀器設定供存儲/調用

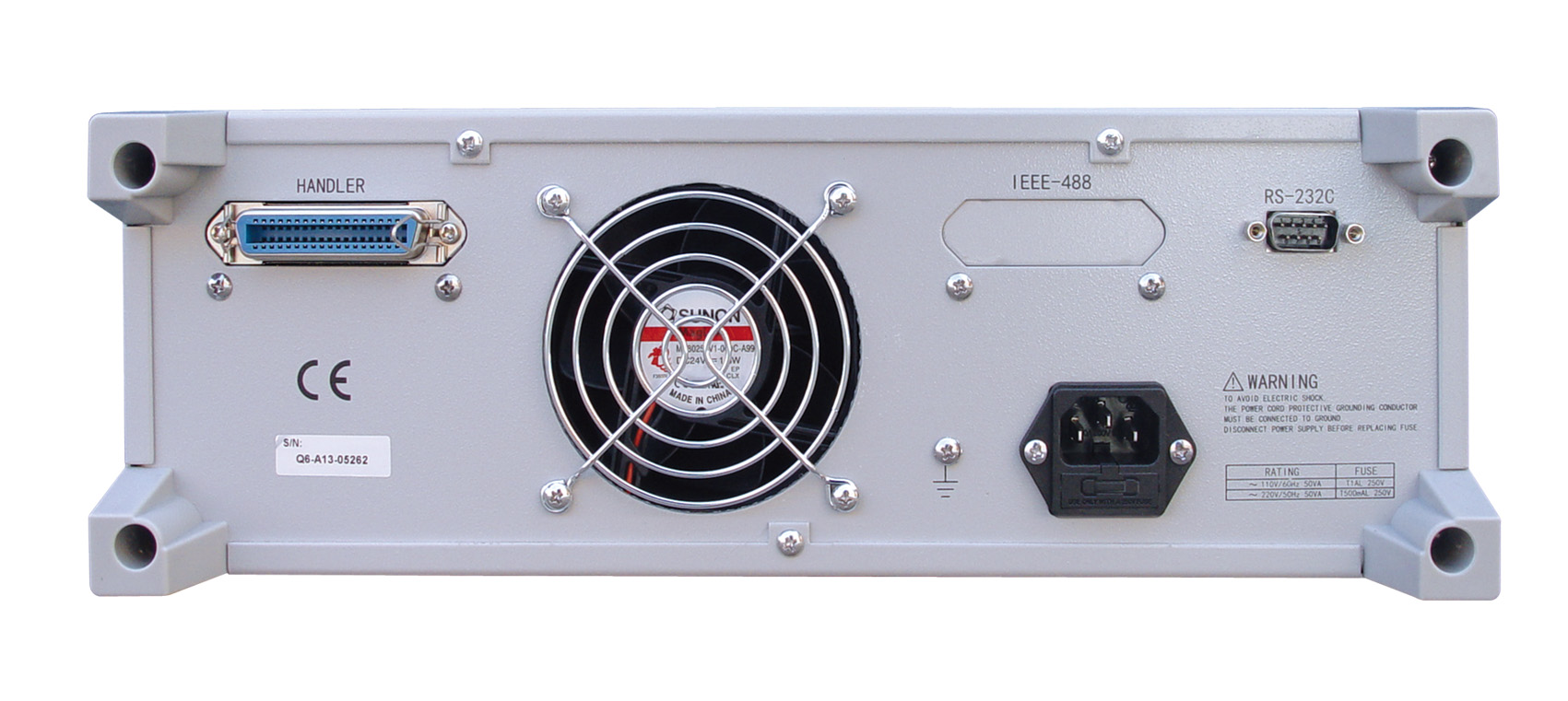

  接口	TH2816A		RS-232C,HANDLER，GPIB(選件)




• 附件

標配
配件名稱	型號
四端夾具	TH26005A
短路片	TH26010
帶盒四端絕緣帶鎖Kelvin測試線	TH26011AS

選配
配件名稱	型號
磁環夾具	TH26008A
帶盒貼片測試線	TH26009B
帶盒貼片測試線	TH26029B
