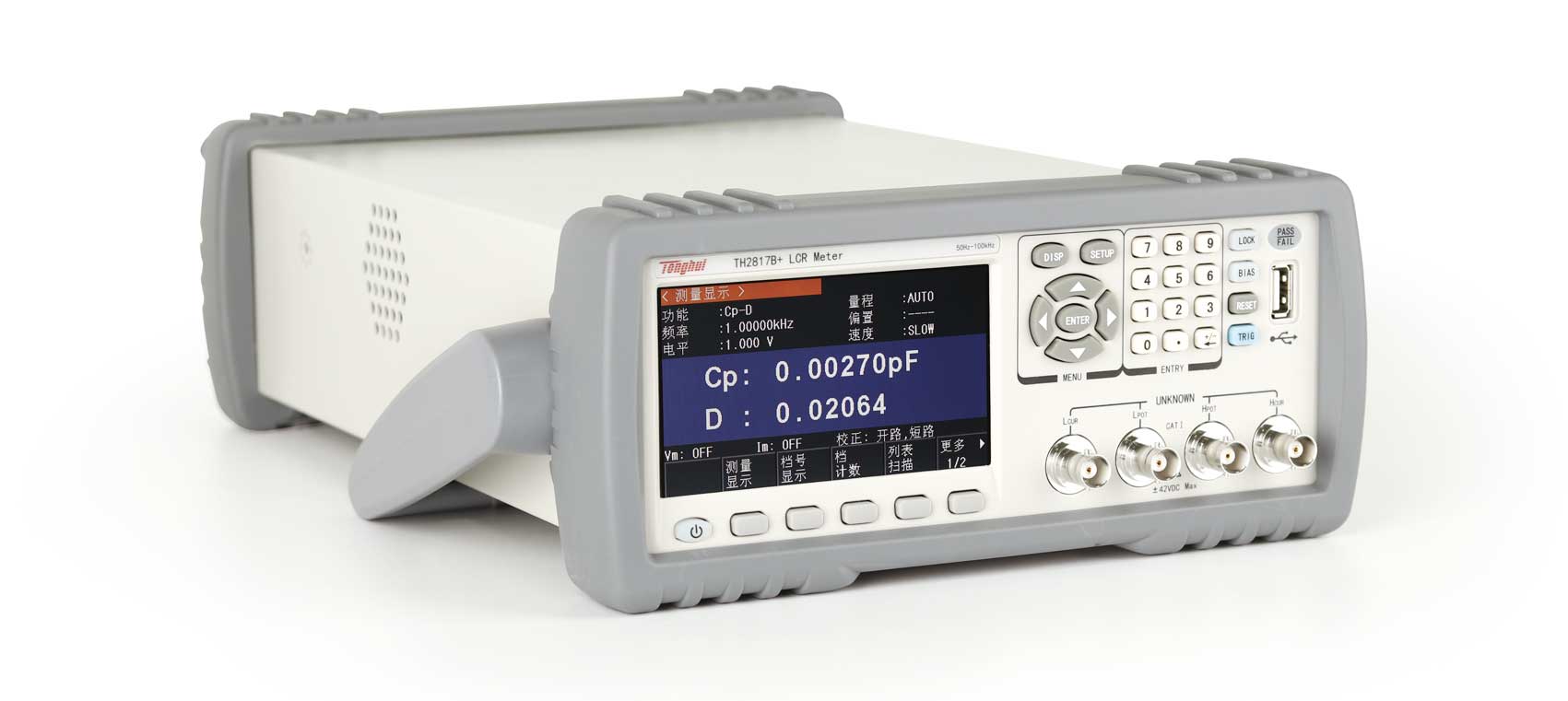

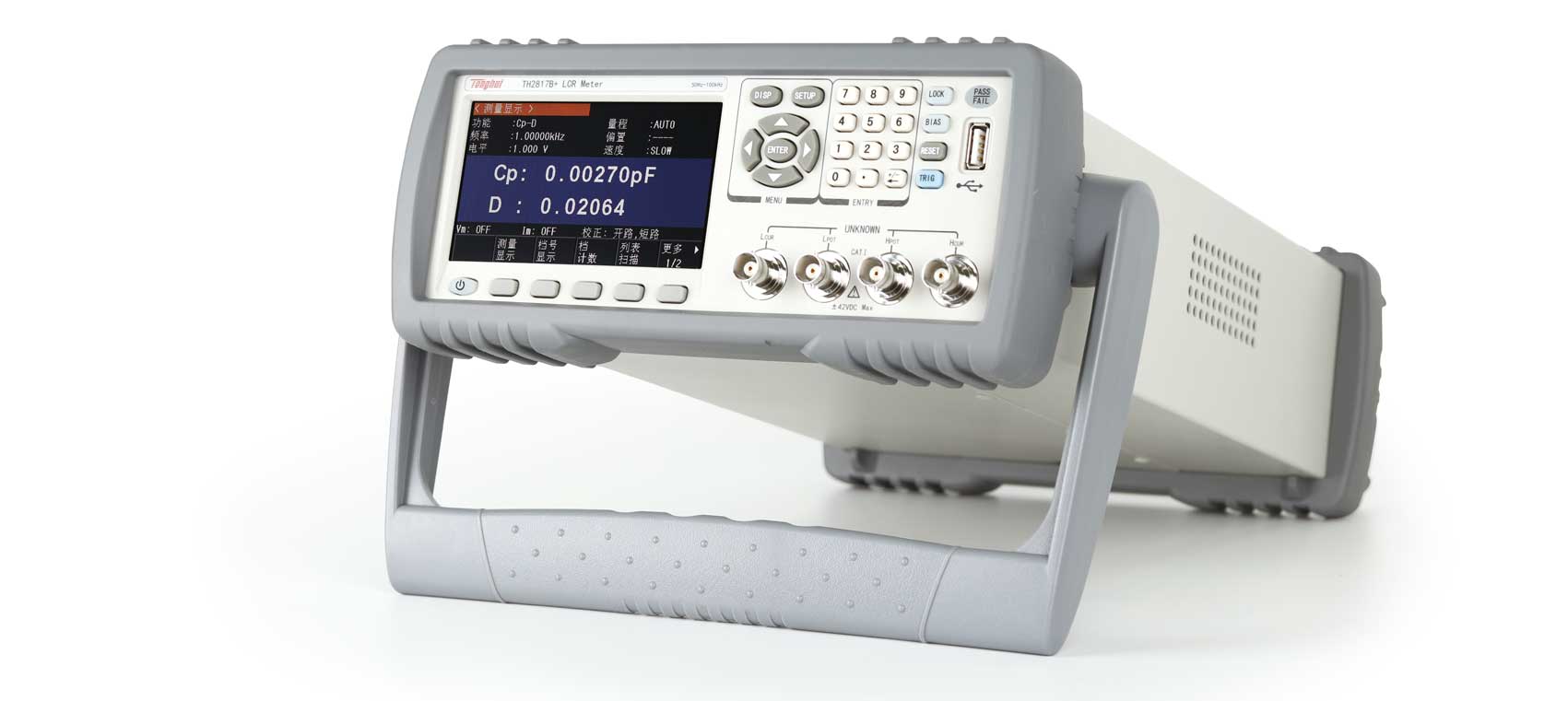

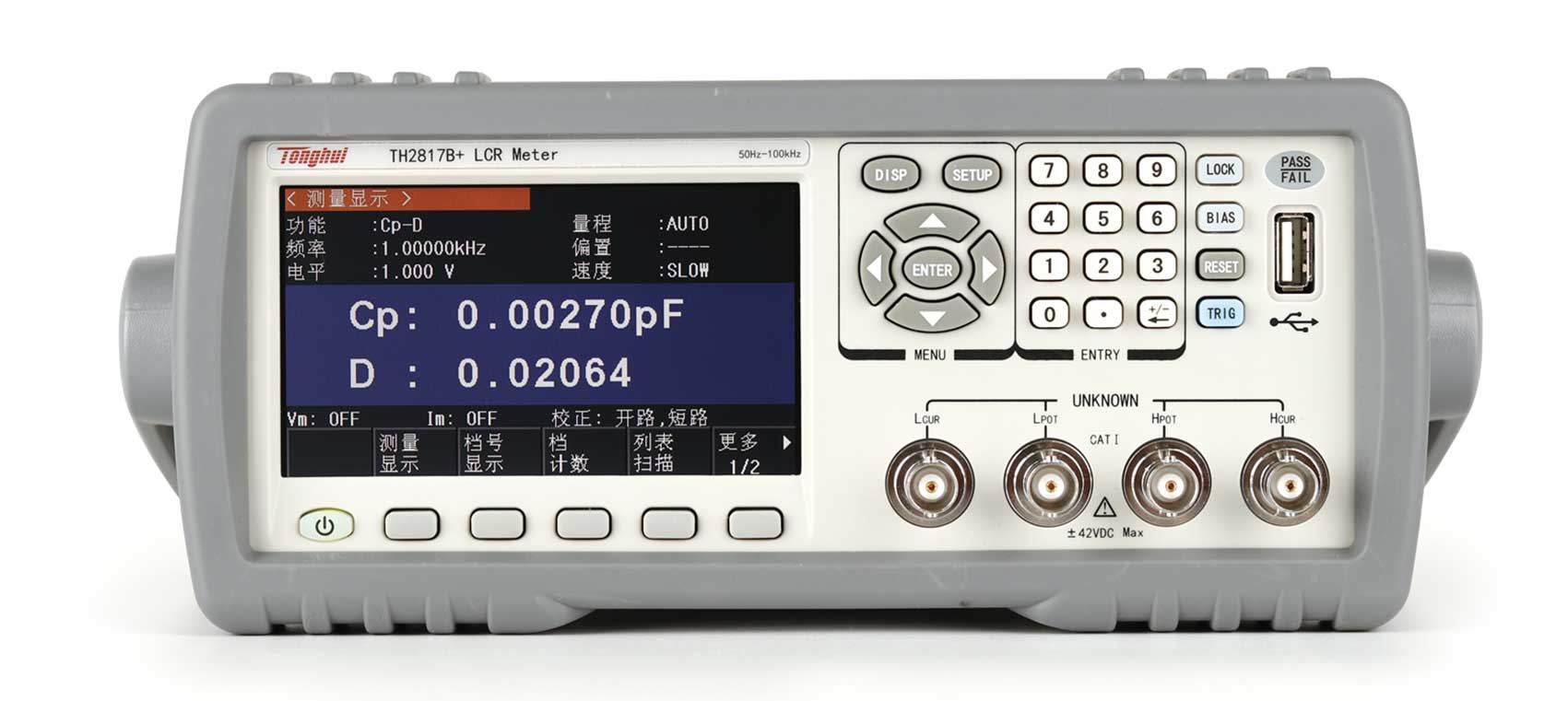

• TH2817B+ LCR數字電橋


• 應用

• ■?無源元件：

  電容器、電感器、磁芯、電阻器、壓電器件、變壓器、芯片組???? ??

  ■?其他元件：

  印制電路板、繼電器、開關、電纜、電池等的阻抗評估???件和網絡元件等的阻抗參數評估

• 技術參數

• 產品型號		TH2817B+
  基本測量準確度		0.1%
  測試頻率		50Hz,60Hz,100Hz,120Hz,1kHz,10kHz,20kHz,40kHz,50kHz,100kHz,?共10點
  測試參數		L、C、R、|Z|、D、Q、X、θd、θr、Vm、Im、△%
  V/I?監視		有
  AC信號電平		0.1Vrms、0.3Vrms、1Vrms
  測試端配置		5端
  測試速度 (ms/次)		快速: 19ms;中速:83ms;慢速:333ms F≤120Hz快速:4XT+3ms
  清零功能		開路、短路、負載
  列表掃描		10點列表掃描每掃描點可單獨分選,支持多頻合并測試分選可對頻率，AC電壓進行掃描測試
  等效方式		串聯，并聯
  量程方式		自動，保持
  觸發方式		內部，手動，外部，總線
  平均次數		1-255
  數學運算		直讀，△ABS，△%
  延時		觸發延時,步進延時:0—60.000s,1ms步進
  通用功能		串、并聯等效模式，校準：開路、短路，量程選擇：自動、手動，觸發模式：INT、MAN、EXT、BUS，鍵盤鎖定功能
  比較器		10檔分選，BIN1-BIN9,NG,AUX、檔計數功能、PASS，F(xiàn)ALL前面板LED顯示
  存儲	內部非易失性存儲	100組LCRZ儀器設定文件
  	外部USB存儲器	儀器設定文件，CSV數據文件

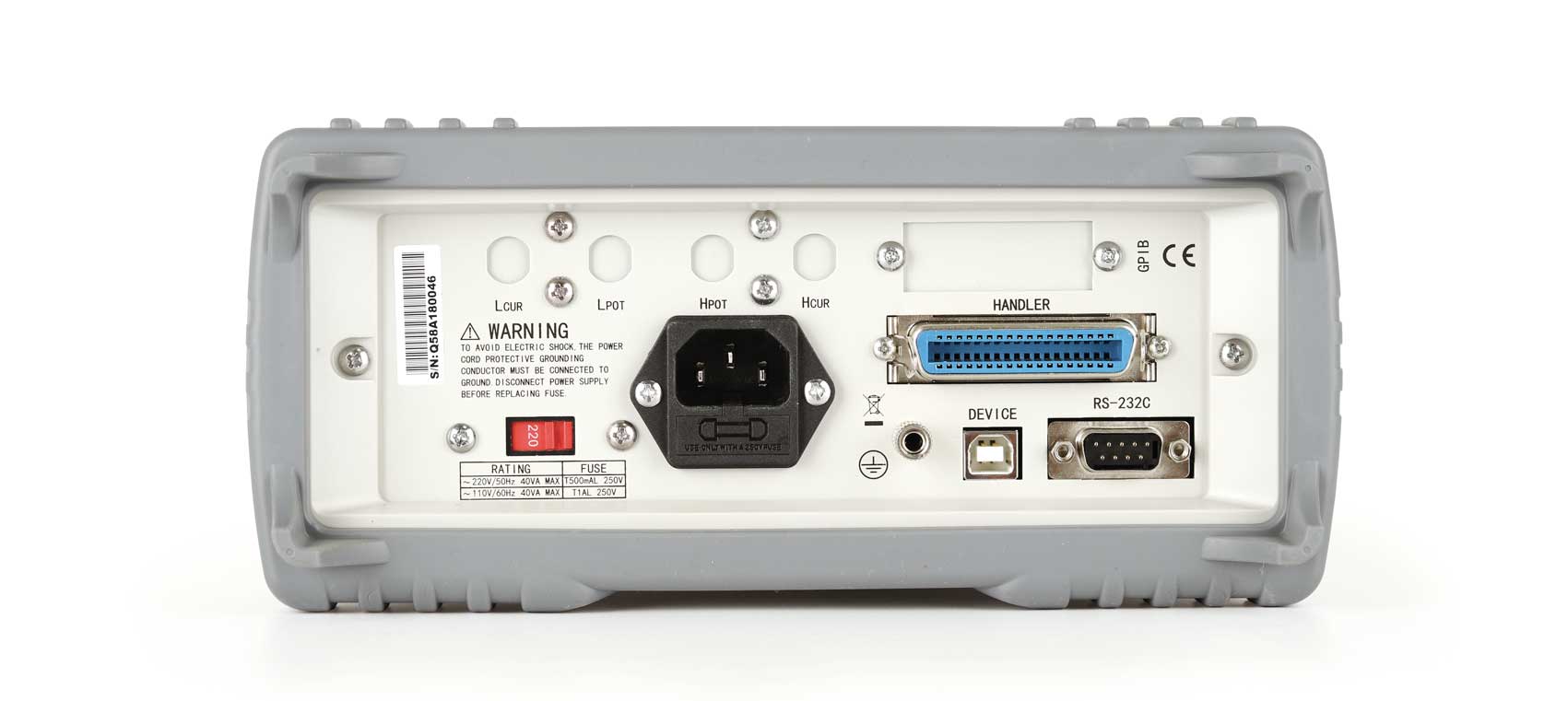

  接口		RS232/RS485(可選)、HANDLER、USB HOST、USB DEVICE

• 附件

標配
配件名稱	型號
短路片	TH26010
夾具	TH26048A
帶盒四端絕緣帶鎖Kelvin測試線	TH26011CS

選配
配件名稱	型號
磁環夾具	TH26008A
帶盒貼片測試線	TH26009B
帶盒貼片測試線	TH26029B
