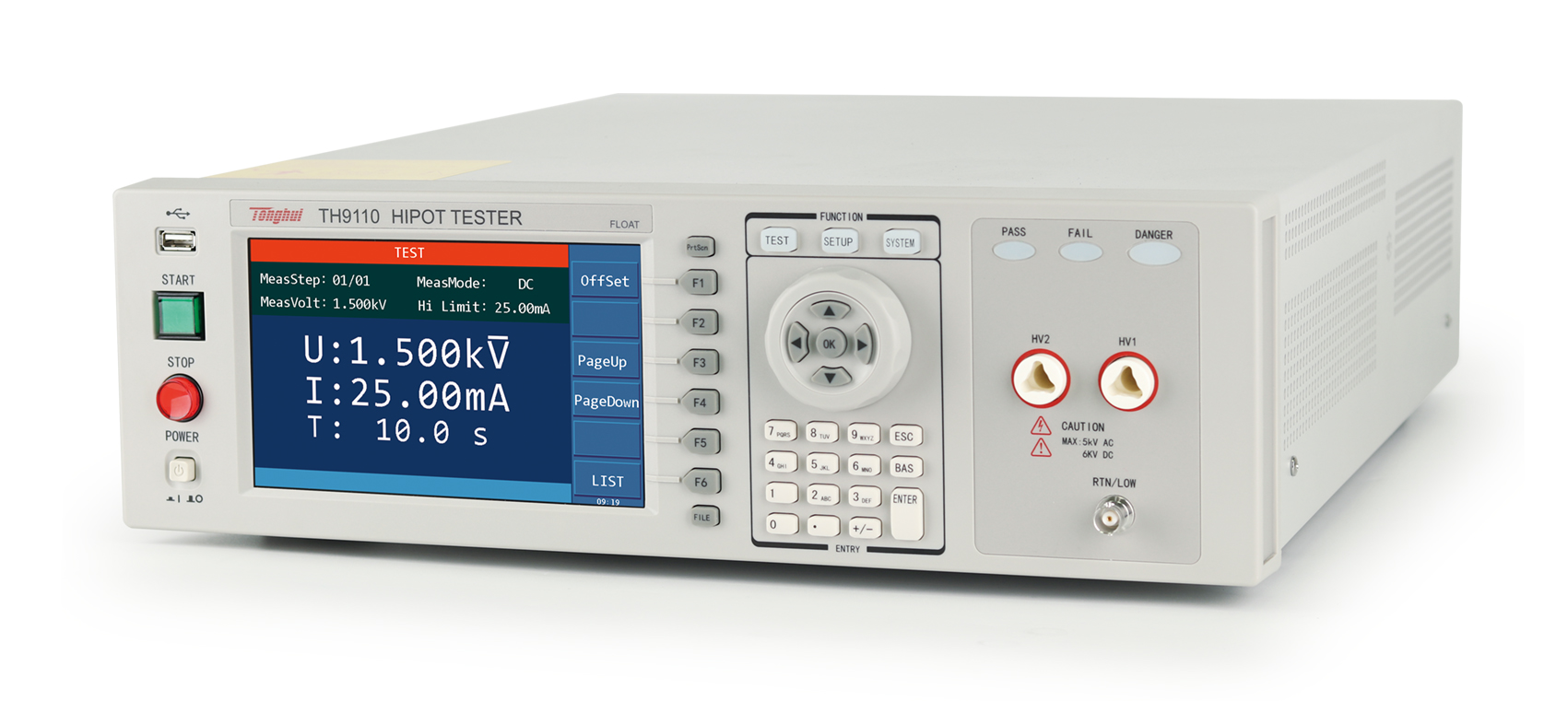

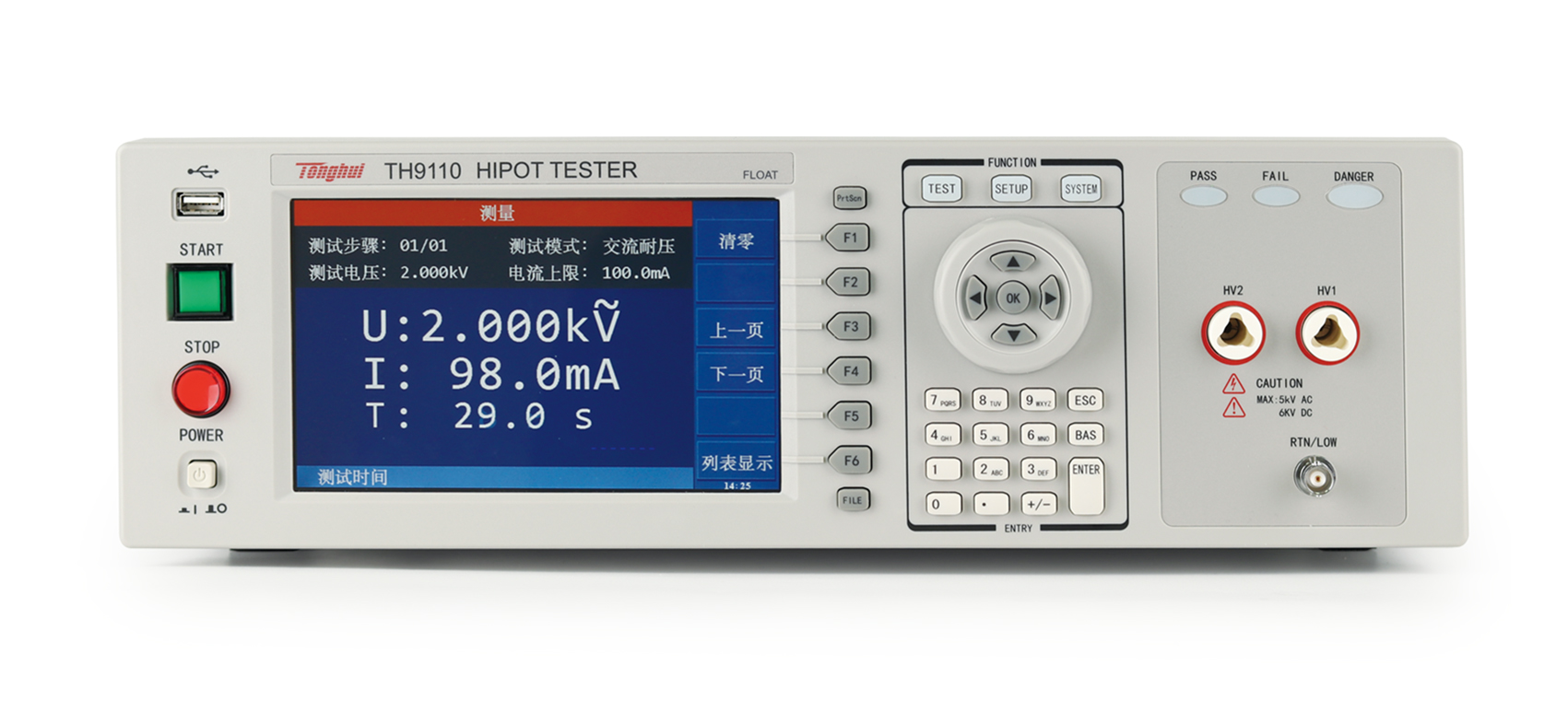

TH9110 程控交直流耐壓絕緣測試儀
簡介
■?TH9110/TH9110A是集同惠多年電氣安規測試儀的設計經驗，新推出的具有500VA功率，最大輸出交流5kV/100mA的新一代交直流耐壓/絕緣電阻測試儀，符合大功率耐壓測試需求，符合EN50191的設備安全標準。TH9110/TH9110A系列除了基本的交流、直流、絕緣電阻測試外，增加了崩潰電壓測試功能，可分析產品的擊穿點電壓，滿足特定客戶對產品高壓可靠性檢測的要求; 具有開短路檢測功能，解決了用戶在測試安規產品時的可靠性和準確性問題，輸出時同步進行接觸檢查，避免漏檢，提升測試可靠度與效率。TH9110/TH9110A使用7寸LCD彩色顯示器，測試結果用大字符顯示，更加清晰直觀，方便操作與判斷。高壓浮動輸出設計、觸電保護功能等，確保了客戶在接觸到高壓測試端的時候也不會被電擊傷害，保證操作人員的人身安全。
應用
■?繞線器件
? 變壓器、發電機/馬達等需要高功率耐壓測試與分析的產品，
? 如各類型電機定子、轉子等寄生電容較高的產品
■?電子元器件
? 電容、線圈、鐵芯、扼流圈、濾波器等
■?電氣產品
? 家用電器、信息產品、影音設備、電熱器具、照明設備
■?非電氣產品?
? 線材、無紡布、絕緣材料等耐壓及絕緣阻抗測試
■?新能源汽車
■?自動化測試系統
技術參數
| 型?????號 | TH9110 | |||
| 耐壓測試 | ||||
| 輸出電壓 | AC | 0.05?-?5kV | ||
| DC | 0.05?-?6kV | |||
| 負載變動率 | 1%?設定值?+?0.2%??滿刻度 | |||
| 電壓精度 | 1%?設定值?+?0.1%??滿刻度 | |||
| 電壓分辨率 | 2V | |||
| 電流測試范圍 | AC | 0.001mA-120mA(電壓≤4kV), 0.001mA-100mA(電壓>4kV) | ||
| DC | 0.0001mA-25mA | |||
| 電流精度 | 1%? 設定值 ?+?? ?0.5%滿刻度 | |||
| 電流分辨率 | AC | 1μA | ||
| DC | 0.1μA | |||
| 輸出頻率 | 50Hz/60Hz | |||
| 輸出波形 | 正弦波 | |||
| 輸出功率 | 500VA | |||
| 快速放電功能 | 測試結束后自動放電（DCW） | |||
| 絕緣電阻測試 | ||||
| 輸出電壓 | 直流: 0.05-5kV | |||
| 電壓分辨率 | 2V | |||
| 電壓精度 | 1% of 設定值?+0.1%滿刻度 | |||
| 電阻測試范圍 | 1MΩ-50.0GΩ | |||
| 電阻分辨率 | 0.1MΩ | |||
| 電阻測試精度 | 電壓>1000V | 1MΩ-1GΩ?:±(3% + 0.1%?FS)1GΩ-10GΩ :±(7% + 2%?FS)10GΩ-50GΩ:±(10%+ 1%?FS) | ||
| 電壓≥500V,≤1kV | 0.1MΩ-1GΩ:±(3% + 0.1% FS)1GΩ-10GΩ:± (7% + 2%?FS)10GΩ-50GΩ:±(10%+ 1%?FS) | |||
| 電壓<500V | 0.1MΩ-1GΩ:± (5%+ (0.2*500/Vs)%?FS) | |||
| 放電功能 | 測試結束后自動放電 | |||
| 電弧偵測 | ||||
| 程序設定 | AC | 1mA?-?20mA | ||
| DC | 1mA?-?10mA | |||
| 接觸檢查功能 | ||||
| OSC開短路 | 600Hz, 0.1s | |||
| 安全防護功能 | ||||
| 高壓浮動輸出 | 漏電流<3mA | |||
| 觸電保護 | 0.5mA±0.25mA | |||
| 啟動保護 | 有 | |||
| 面板操作保護 | 密碼 | |||
| 報警指示 | 合格:短音,綠燈;不良品:長音,紅燈 | |||
| 存儲器 | ||||
| 內部存儲 | 100組,每組50個步驟 | |||
| 時間設定 | ||||
| 電壓上升時間 | 0.1s-?999.9s | |||
| 測試時間設定 | 0.3-?999s | |||
| 電壓下降時間 | 0.1s-?999.9s | |||
| 等待時間(IR) | 0.2s-?999.9s | |||
| 時間精度 | ±(1%+0.1s) | |||
| 接口 | ||||
| 標配 | RS232,LAN,USB DEVICE,USB HOST, HANDLER | |||
| 選配 | GPIB | |||
| 電源 | ||||
| 尺寸 | 430mm（W）x??132mm（H）x?500mm（D） | |||
| 重量 | 21Kg | |||
TH9110 程控交直流耐壓絕緣測試儀
附件
| 標配 | |||||
| 配件名稱 | 型號 | ||||
| 高壓測試電纜 | TH90018 | ||||
