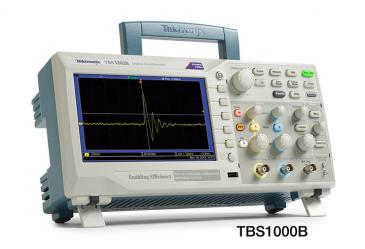

泰克TBS1000B 系列數字存儲示波器

TBS1000B 系列數字存儲示波器在緊湊的設計中提供了經濟的性能。 由于多種標配功能，包括USB連接、34?種自動測量、極限測試、數據記錄、頻率計數器、趨勢圖和上下文相關幫助菜單，TBS1000B 系列示波器可以幫助您在更少的時間內完成更多的工作。

主要性能指標

• 200MHz、150?MHz、100?MHz、70?MHz、50?MHz 和 30?MHz1帶寬型號

• 2?通道型號

• 所有通道上高達 2?GS/s 的采樣率

• 所有通道上 2.5k 點記錄長度

• 高級觸發，包括脈沖和行選視頻觸發

130?MHz 型號只在北美和歐洲提供。

主要特點

• 7?英寸 WVGA (800X480) 有源 TFT 彩色顯示器

• 34?種自動測量

• 雙窗口 FFT，同時監測時域和頻域

• 內置波形極限測試和 TrendPlot? 測試

• 雙通道頻率計數器

• 縮放功能

• 自動擴展數據記錄功能

• 自動設置和自動量程功能

• 內置上下文相關幫助

• 多種語言的用戶界面

• 體積小、重量輕 – 深僅 4.9?英寸 (124?mm)，重僅 4.4磅 (2?kg)

連接能力

• 前面板上 USB 2.0?主控端口，快速方便地存儲數據

• 后面板上 USB 2.0?設備端口，方便地連接 PC

查看信號細節

為正確分析信號，必需確保能夠足夠詳細地看到信號。 TBS1000B 標配 7?英寸高清 TFT 顯示器，可以清楚地查看所有信號及關鍵屏幕信息。 屢獲大獎的泰克 MDO/DPO 系列儀器開創的用戶界面，則進一步增強了這一儀器。 用戶界面使用方便，可以快速進入所有示波器功能，包括高清"Pan & Zoom"(卷動和縮放)功能，其分辨率最高可達正常分辨率的10倍，可以查看更多的信號細節。

縮放功能可以以正常視圖最高 10?倍的分辨率顯示信號細節。

數字精度，精確測量

由于高達 200?MHz 的帶寬、2?GS/s 的最大采樣率和 3% 的垂直測量精度，TBS1000B 可以查看信號細節。 由于泰克專有的采樣率，您可以一直在所有通道上，不折不扣地獲得聲稱的實時采樣率，支持最低 10?倍過采樣率。 在改變水平設置或使用多條通道時，采樣性能不會下降，您可以查看信號的真實特點。

泰克專有數字實時采樣技術，查看其它示波器可能漏掉的所有細節。

為調試器件提供關鍵工具

TBS1000B 示波器標配各種高級觸發功能，用來調試當今復雜電路。 靈活的選項采用上升沿或下降沿、脈寬和視頻觸發設置，用戶可以迅速隔離關心的信號。

脈沖觸發功能可以簡便地捕獲關鍵事件。

一旦捕獲信號，TBS1000B 提供了高級數學運算和測量功能，可以簡便地評估信號質量。 用戶可以加、減、乘多個波形，或使用 34?種自動測量中的任何一種測量，迅速可靠地計算重要的信號特點，如頻率、上升時間或過沖。

標配 34?種自動測量功能，迅速分析信號。

專用前面板按鈕可以迅速進入 FFT 功能，能夠同時顯示頻域波形和時域波形，為查看信號與 FFT 結果之間的關系提供了一種方便的方式。

專用前面板按鈕，迅速執行 FFT。

為準確地進行頻率測量，TBS1000B 還標配內置雙通道頻率計數器。 獨立控制每個計數器的觸發電平，為同時監測兩個不同的信號頻率提供了一種簡便的方式。

雙通道 – 所有 TBS1000 示波器都標配 6?位頻率計數器。

全面的監測和分析工具

間歇性問題可能很難評估，因為它們不會經常重復，因此很難捕獲。 TrendPlot? 功能在長時間周期內繪制測量值，幫助找到這些問題。 選擇在任意一條通道或兩條通道上要捕獲的測量，然后設置示波器，連續監測這些測量，在顯示畫面上繪制數據，同時把信息保存到 U 盤中。 視不同的示波器設置，您將能夠捕獲幾分鐘、幾小時、甚至幾天的數據，唯一的限制是 U 盤的容量。

為找到間歇性問題，TrendPlot? 功能可以在長時間周期內監測測量。

通常來說，只需要通過/失敗數據，就能確定信號是不是好。 TBS1000B 極限測試功能可以方便地完成這一操作。 示波器可以設置成自動監測源信號，評估采集的波形是否落在預先定義的邊界內，輸出通過或失敗結果。 TBS1000B 極限測試功能允許用戶根據一個或兩個獨立的參考波形創建模板，在為復雜信號創建模板時，提供了更大的靈活性。 如果檢測到故障，可以觸發一系列特定動作，包括停止采集波形、暫停極限測試功能、保存失敗的波形截圖、或上述動作的任意組合。

極限測試功能在觸發的任何信號與用戶自定義模板之間提供通過/失敗快速對比。

靈活傳送數據

前面板上的 USB 主控端口可以把儀器設置、截圖和波形數據保存到 U 盤上。 這個端口還支持內置數據記錄功能，您可以設置示波器，把最長 24?小時的用戶指定觸發波形保存到 USB 設備。 您還可以選擇“Infinite”選項，連續監測波形。 在無窮大模式下，您可以把觸發的波形保存到外部 USB 存儲設備上，沒有時間長度限制，直到存儲設備裝滿。 然后，示波器將引導您插入另一個 USB 存儲設備，繼續保存波形。

數據記錄功能可以自動保存觸發的波形。

專業設計，讓您的工作更輕松

TBS1000B 系列示波器擁有您預期泰克提供的簡便易用性和熟悉的操作。

直觀操作

直觀的用戶界面配有每條通道專用垂直控制、自動設置和自動量程的功能，使這些儀器變得簡單易用，從而縮短學習時間，提高工作效率。

在您需要的時間和地方提供幫助

內置幫助菜單為您提供與示波器的特性和功能有關的重要信息。 提供的幫助語言與用戶界面相同。

上下文相關幫助系統提供了與您正在完成的任務有關的重要信息。

您可以依賴的性能

除行業領先的服務和支持外，TBS1000B 系列每臺示波器標配 5?年保修。

技術數據

除另行說明外，所有技術規格都有保證。除另行說明外，所有技術規格適用于所有型號。

型號概述

垂直系統 – 模擬通道

• 垂直分辨率

• 8?位

• 輸入靈敏度范圍

• 使用經校準的微調時所有型號均為 2?mV 至 5?V/div

• DC增益精度

• ±3%，從 10?mV/div 至 5?V/div

• 最大輸入電壓

• 300?VRMS?CAT II；在超過 100?kHz 時額定值以 20?dB/decade 下降，一直到 3?MHz 及以上的 13?Vp-p?AC

• 偏置范圍

• 2?mV 至 200?mV/div：±1.8?V

  >200?mV 至 5?V/div：±45?V

• 帶寬限制

• 20?MHz

• 輸入耦合

• AC、DC、GND

• 輸入阻抗

• 1?MΩ，并聯 20?pF

• 垂直縮放

• 垂直擴展或壓縮動態或停止波形

水平系統 — 模擬通道

• 時基范圍

•


• 30?MHz 型號1

• 10?ns 至 50?s/div

• 50?MHz 和 70?MHz 型號

• 5?ns 至 50?s/div

• 100MHz、150MHz 和 200MHz 型號

• 2.5?ns 至 50?s/div

• 時基精度

• 50?ppm

• 水平縮放

• 水平擴展或壓縮動態或停止波形

輸入/輸出端口

• USB 接口

• 前面板上的 USB 主控端口支持 U 盤。

• 儀器背面的 USB 設備端口支持連接 PC。

• GPIB 接口

• 選配

數據存儲

• 非易失存儲器

•


• 參考波形顯示

• 2.5K 點參考波形

• 沒有 U 盤時的波形存儲

• 2.5K 點

• 最大 U 盤容量

• 64?GB

• 有 U 盤時的波形存儲

• 每 8?MB 96?個或以上參考波形

• 沒有 U 盤時的設置

• 10?個前面板設置

• 有 U 盤時的設置

• 每 8?MB 有 4000?個或更多前面板設置

• 有 U 盤時的屏幕圖

• 每 8?MB 128?個或以上屏幕圖（圖像數量取決于選擇的文件格式）

• 有 U 盤時全部保存操作

• 每 8?MB 12?個或以上全部保存操作

  一次全部保存操作會創建3~9個文件（設置、圖像、外加顯示的每個波形一個文件）

采集系統

• 采集模式

•


• 峰值檢測

• 高頻隨機毛刺捕獲。5?μs/div 至 50?s/div 的所有時基設置均可捕獲窄至 12?ns（典型值）的毛刺。

• 采樣

• 僅采樣數據

• 平均值

• 平均波形，選配范圍： 4、16、64、128?

• 單序列

• 使用“單序列”按鈕，捕獲一個已觸發的采集序列

• 滾動

• 采集時基設置為 >100?ms/div

觸發系統

• 外部觸發輸入

• 所有型號均包括

• 觸發模式

• 自動、正常、單序列

• 觸發類型

•


• 邊沿（上升沿/下降沿）

• 常規的電平驅動觸發。任一通道均提供正斜率或負斜率。耦合選項：交流、直流、噪音抑制、高頻抑制、低頻抑制

• 視頻

• 所有行或單個行、復合視頻的奇數場/偶數場或所有場或者廣播制式（NTSC、PAL、SECAM）均可觸發。

• 脈沖寬度（或毛刺）

• 脈沖寬度小于、大于、等于或不等于均可觸發，選配時限范圍為 33?ns 至 10?s

• 觸發源

• 2?通道型號：CH1、CH2、Ext、Ext/5、交流線路

• 觸發視圖

• 按下“觸發視圖”按鈕時顯示觸發信號。

• 觸發信號頻率讀數

• 提供觸發源的頻率讀數。

波形測量

• 光標

•


• 觸發類型

• 幅度、時間

• 測量

• ΔT、1/ΔT、ΔV

• 自動測量

• 周期、頻率、正寬度、負寬度、上升時間、下降時間、最大值、最小值、峰峰值、中間值、RMS、周期 RMS、光標RMS、相位、正脈沖數、負脈沖數、上升沿數、下降沿數、正占空比、負占空比、幅度、周期中間值、光標中間值、突發寬度、正過沖、負過沖、面積、周期面積、高、低、延遲 RR、延遲 RF、延遲 FR、延遲 FF

波形數學

• 算數

• 加、減、乘

• 數學函數

• FFT

• FFT

• Windows：Hanning、平頂、矩形

• 2048?個采樣點

• 信號源

• 2?通道型號：CH1 – CH2、CH2 – CH1、CH1 + CH2、CH1 × CH2

自動設置

• 自動設置菜單

• 單一按鈕，自動設置垂直、水平和觸發器系統的所有通道，可撤銷自動設置

• 方波

• 單循環、多循環、上升與下降緣

• 正弦波

• 單循環、多循環、FFT 波譜

• 視頻（NTSC、PAL、SECAM）

• 現場： 所有、奇數或偶數

• 行： 所有行號或可選擇行號

自動量程

•


• 在點間移動探頭或者信號呈現較大變化時，自動調節垂直和/或水平示波器設置。

頻率計數器

• 分辨率

• 6?位

• 精度（典型值）

• +百萬分之 51，包括所有頻率參考誤差，+1?計數誤差

• 頻率范圍

• AC 耦合，最低 10?Hz 到額定帶寬

• 頻率計數器信號源

• 脈寬或選擇邊沿的觸發源

  頻率計數器在脈寬和邊沿模式下一直測量選擇的觸發源，包括由于運行狀態變化而導致示波器采集中斷時，或采集單次事件已經完成時。

  頻率計數器不測量沒有判定為合法觸發事件的脈沖。

  脈寬模式： 將 250?ms 測量范圍內量級足夠的脈沖視為可觸發的事件（例如，如果設置為“<”且限制設置為相對小的數字，則是指 PWM 脈沖串中的所有窄脈沖）。

  邊沿觸發模式：計數足夠幅度的所有脈沖。

• 通道

• 2?通道

顯示器系統

• 插值

• Sin(x)/x

• 波形類型

• 點、矢量

• 余輝

• 關閉、1?秒、2?秒、5?秒、無限

• 格式

• YT 和 XY

電源

• 電源電壓

• 100?至 240?V ±10%

• 電源頻率

•


• 100?V 到 240?V

• 50?Hz 到 60?Hz

• 115?V

• 400?Hz ±10%

• 功耗

• 最高 30?W

物理特點

• 外觀尺寸

• ?	毫米	英寸
  高度	158.0?	6.22?
  寬度	326.3?	12.85?
  厚度	124.2?	4.89?

• 裝運尺寸

• ?	毫米	英寸
  高度	266.7?	10.5?
  寬度	476.2?	18.75?
  厚度	228.6?	9.0?

• 重量

• ?	公斤	磅
  僅限儀器	2.0?	4.3?
  ...含附件	2.2?	4.9?

• RM2000B 機架式安裝

• ?	毫米	英寸
  寬度	482.6?	19.0?
  高度	177.8?	7.0?
  厚度	108.0?	4.25?

環境特點

• 溫度

•


• 工作

• 0?至 +50?oC

• 非工作

• –40?至 +71?oC

• 濕度

•


• 工作濕度和非工作濕度

• +40?oC或以下時高達 85% RH

  高達 +50?oC 時高達 45% RH

• 海拔高度

•


• 工作濕度和非工作濕度

• 最高 3000?米（9843?英尺）

• 法規

•


• 電磁兼容性

• 符合指令 2004/108/EC、EN 61326-2-1?A 類；澳大利亞 EMC 框架 (Australian EMC Framework) 規定

• 安全性

• UL61010-1:2004、CSA22.2?No. 61010-1:2004、EN61010-1:2001、IEC61010-1:2001?
