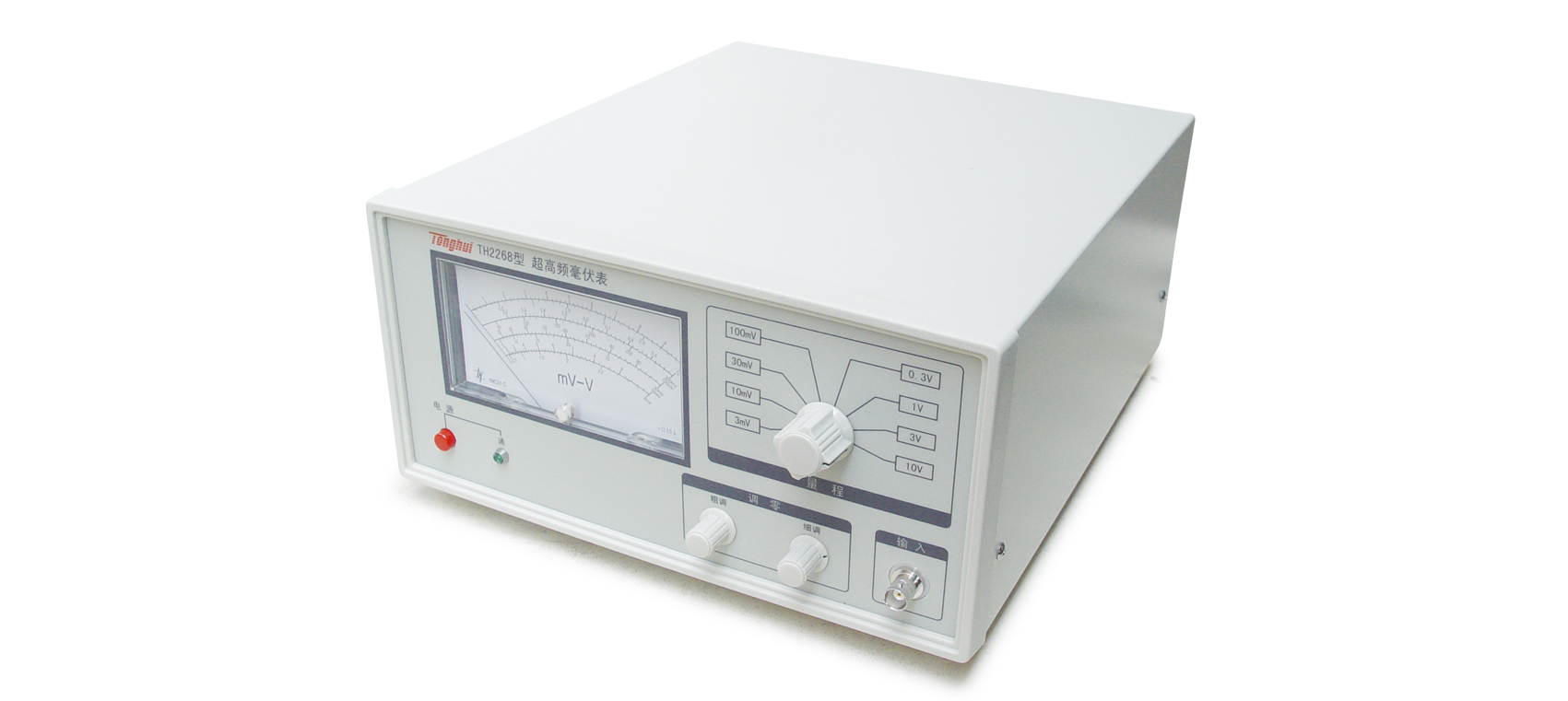

TH2268 超高頻數字毫伏表
簡介
■ TH2268超高頻毫伏表主要用于工廠、部隊、學校、科研實驗室測量1kHz-1200MHz頻率范圍的正弦波有效值電壓。儀器采用檢波放大電路，具有良好的超高頻特性，它解決了從低頻到超高頻電壓的過渡測量。
應用
技術參數
型號
TH2268
測量電壓和功率電平，量程范圍
3mV,10mV,30mV,100mV,300mV, 1V,3V,10V 8個量程
頻率帶寬
1KHz-1200MHz
基本準確度
≤滿刻度的±2%
顯示方式
大表頭指示
輸入阻抗
高阻抗探頭≥100KΩ;能插入50Ω同軸三通測量超高頻電壓
過載電壓
AC≤15Vrms, DC≤50V
頻率響應誤差
1kHz-500MHz ≤±4-8%
500MHz-800MHz≤±10%
800MHz-1200MHz≤±15%
電壓駐波系數
300MHz以下≤1.15
800MHz以下≤1.3
1000MHz以下≤1.35
附件
| 標配 | |||||
| 配件名稱 | 型號 | ||||
| 同軸三通 | TH19005 | ||||
| 50Ω同軸負載 | TH19006 | ||||
