AN58系列寬范圍可編程直流電源采用有源功率因數校正技術、高頻LLC多諧振軟開關逆變技術，功率因數高、動態響應快，輸出紋波低，功率密度高。具有定功率寬范圍輸出的突出性能，以及體積小，重量輕，噪聲低，效率高，操作簡單等優點。可應用于飛機及機載設備、雷達、導航等軍用電子設備的制造、檢測、維修等，以及汽車電子、電動工具、光伏、電解電鍍、工業制造、高等院校實驗室、研究所等領域。
歡迎光臨本公司網站！不管您來我們網站是選型號還是買產品，請加一下上方手機衛星號，保證我們提供的服務您會滿意的，因?yàn)槲覀兪翘峁I(yè)服務的。您能在茫茫網海中，找到我們這里，說明與我們很有緣分，不管結果如何，讓我們從這里開始相識、相交到相見。從此以后不管您身在何方，只要您有任何產品問題都可以向我們咨詢，我們會滿懷熱情，盡最大的努力為您釋疑。您順手加個衛星備用，以后有相關問題發一條信息給我們，我們就可以為您解答，還可以為您提出一些相關專業的參考意見。一次簡單的相遇，交一生的朋友，買賣不成情誼在，這次不成，下次還有機會：合適——您今天下單；不合適——您改天下單；來與不來——友誼在；買與不買——情義在；一年又一年，我們一直都在翹首等待您的到來！米恩科技，誠信經營，用心服務 ?！钲谑忻锥骺萍加邢薰?/strong>

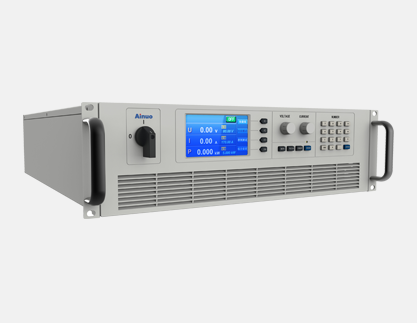

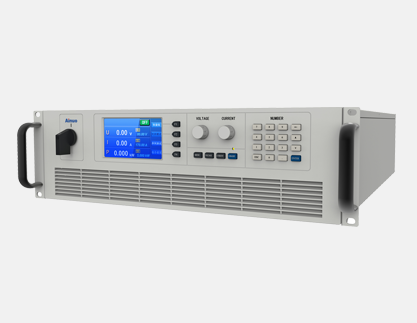

艾諾Ainuo AN58系列寬范圍可編程直流電源
寬范圍輸出能力，輸出范圍擴大至同功率等級“矩陣”電源的3倍；
采用有源功率因數校正技術，滿載功率因數超過0.99；
采用高頻LLC多諧振逆變，整機效率高至0.93；
定電壓、定電流、定功率三種工作模式，滿足更多測試需求；
強大的可編程功能，靈活的功能設置；
內置準確的電壓、電流測量，優良的輸出穩定性；
引線壓降補償端子，可實現大電流工作時的輸出引線壓降補償；
保護功能完備，保障電源設備正常運行和負載的安全；
高亮度彩色LCD顯示屏，外觀精美，操作簡單、直觀；
支持多臺并聯輸出，擴大功率/電流范圍；
AN58系列寬范圍可編程直流電源采用有源功率因數校正技術、高頻LLC多諧振軟開關逆變技術，功率因數高、動態響應快，輸出紋波低，功率密度高。具有定功率寬范圍輸出的突出性能，以及體積小，重量輕，噪聲低，效率高，操作簡單等優點?？蓱?yīng)用于飛機及機載設備、雷達、導航等軍用電子設備的制造、檢測、維修等，以及汽車電子、電動工具、光伏、電解電鍍、工業制造、高等院校實驗室、研究所等領域。
產品應用：
AN58系列對功率輸出曲線進行了擴展，為用戶提供更寬泛的電壓和電流組合，因而要比傳統的“矩陣”輸出范圍的電源更加靈活。單臺定功率直流電源的輸出范圍可能是普通矩形電源的數倍。例如80V/510A/15kW型號的AN53系列能夠在15kW功率上提供80V
187.5A的輸出，或者在15kW上提供29V
510A的輸出，如果是傳統的“矩陣”輸出電源，其技術指標將會是80V/187.5A/15kW，當輸出電壓為29.4V時，其最大電流仍為187.5A，功率僅為5.5kW
訂購與功能擴展
AN5880-120S：80V/120A/1800W
AN5880-170S：80V/170A/3000W
AN5880-170：80V/170A/5000W
AN5880-340：80V/340A/10000W
AN5880-510：80V/510A/15000W
AN5800-15S：300V/15A/1800W
AN58300-30S：300V/30A/3000W
AN58300-50：300V/50A/5000W
AN58300-100：300V/100A/10000W
AN58300-150：300V/150A/15000W
AN58500-30：500V/30A/5000W
AN58500-60：500V/60A/10000W
AN58500-90：500V/90A/15000W
AN58750-20: 750V/20A/5000W
AN58750-40: 750V/40A/10000W
AN58750-60: 750V/60A/15000W
AN581000-30：1000V/30A/10000W
AN581500-30：1500V/30A/15000W
支持多臺并聯輸出，擴大功率/電流范圍

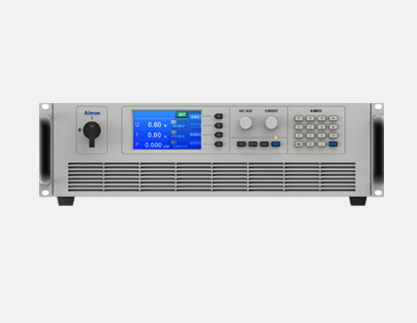

艾諾Ainuo AN58系列寬范圍可編程直流電源
AN58系列技術規格
| 型號 | AN5880-120S | AN5880-170S | AN5880-170 | AN5880-340 | AN5880-510 | |
| 輸入 | 電壓 | 單相+PE，198V~242VAC | 三相三線+PE，340V~420VAC | |||
| 頻率 | 47-63HZ | |||||
| 輸出 | 電壓 | 0～80V | ||||
| 電流 | 0~120A | 0~170A | 0~170A | 0~340A | 0~510A | |
| 功率 | 0~1.8KW | 0~3KW | 0~5KW | 0~10KW | 0~15KW | |
| 測量誤差 | 電壓 | ≤0.15%Umax，分辨率0.01V | ||||
| 電流 | ≤0.3%Imax，分辨率0.01A（＞1000A時，0.1A） | |||||
| 功率 | ≤1%Pmax，分辨率0.001kW（＞100kW時，0.01kW） | |||||
| 紋波與噪聲20Hz~20MHz | Vrms | 30mV | 40mV | |||
| Vpp | 200mV | 250mV | ||||
| 負載效應 | 電壓≤0.05%Umax，電流≤0.15%Imax | |||||
| 源效應 | 電壓≤0.02%Umax，電流≤0.05%Imax | |||||
| 瞬態響應時間 | ≤2ms | |||||
| 上升時間100% | 50ms（10%-90%） | |||||
| 最大引線壓降補償 | 6.5V | |||||
| 通訊控制接口 | 標配RS232，選配 RS485、CAN、LAN、GPIB、模擬接口 | |||||
| 保護功能 | 輸入欠壓保護，短路保護，接反保護，輸出過壓、限流保護，過熱保護，S端子補償功能。 | |||||
| 并聯功能 | 支持多臺并聯輸出，擴大功率/電流范圍 | |||||
| 工作環境 | 溫度0～40℃；濕度20～90%RH | |||||
| 體積W×H×D（mm） | 440*133*350 | 440*133*600 | ||||
| 重量 | 16kg | 17kg | 27kg | 37kg | ||
| 型號 | AN58300-15S | AN58300-30S | AN58300-50 | AN58300-100 | AN58300-150 | |
| 輸入 | 電壓 | 單相+PE ，198V~242VAC | 三相三線+PE， 340V~420VAC | |||
| 頻率 | 47-63HZ | |||||
| 輸出 | 電壓 | 0～300V | ||||
| 電流 | 0～15A | 0～30A | 0～50A | 0～100A | 0~150A | |
| 功率 | 0～1.8kW | 0～3kW | 0～5kW | 0～10kW | 0~15KW | |
| 顯示方式 | 4.3吋彩色LCD | |||||
| 測量誤差 | 電壓 | ≤0.15%Umax，分辨率0.01V | ||||
| 電流 | ≤0.3%Imax，分辨率0.01A（＞1000A時，0.1A） | |||||
| 功率 | ≤3%Pmax，分辨率0.001kW（＞100kW時，0.01kW） | |||||
| 紋波與噪聲20Hz~20MHz | Vrms | 60mV | ||||
| Vpp | 450mV | |||||
| 負載效應 | 電壓≤0.05%Umax，電流≤0.15%Imax | |||||
| 源效應 | 電壓≤0.02%Umax，電流≤0.05%Imax | |||||
| 瞬態響應時間 | ≤2ms | |||||
| 上升時間100% | 50ms（10%-90%） | |||||
| 最大引線壓降補償 | 6.5V | |||||
| 通訊控制接口 | 標配RS232，選配 RS485、CAN、LAN、GPIB、模擬接口 | |||||
| 保護功能 | 輸入欠壓保護，短路保護，接反保護，輸出過壓、限流保護，過熱保護，S端子補償功能。 | |||||
| 并聯功能 | 支持多臺并聯輸出，擴大功率/電流范圍 | |||||
| 工作環境 | 溫度0～40℃；濕度20～90%RH | |||||
| 體積W×H×D（mm） | 440*133*350 | 440*133*600 | ||||
| 重量 | 16 kg | 17kg | 27kg | 37kg | ||
| 型號 | AN58500-30 | AN58500-60 | AN58500-90 | |
| 輸入電源 | 三相三線+PE ，340V~420VAC，47-63HZ | |||
| 輸出 | 電壓 | 0～500V | ||
| 電流 | 0～30A | 0～60A | 0～90A | |
| 功率 | 0～5kW | 0～10kW | 0～15kW | |
| 顯示方式 | 4.3吋彩色LCD | |||
| 測量誤差 (回讀精度) | 電壓 | ≤0.15%Umax，分辨率0.01V | ||
| 電流 | ≤0.3%Imax，分辨率0.01A | |||
| 功率 | ≤3%Pmax，分辨率0.001kW（＞100kW時，0.01kW） | |||
| 紋波與噪聲20Hz~20MHz | Vrms | 80mV | ||
| Vpp | 700mV | |||
| 負載效應 | 電壓≤0.05%Umax，電流≤0.15%Imax | |||
| 源效應 | 電壓≤0.02%Umax，電流≤0.05%Imax | |||
| 瞬態響應時間 | ≤2ms | |||
| 上升時間100% | 50ms（10%-90%） | |||
| 最大引線壓降補償 | 28.5V | |||
| 通訊控制接口 | 標配RS232，選配 RS485、CAN、LAN、GPIB、模擬接口 | |||
| 保護功能 | 輸入欠壓保護，短路保護，接反保護，輸出過壓、限流保護，過熱保護，S端子補償功能。 | |||
| 并聯功能 | 支持多臺并聯輸出，擴大功率/電流范圍 | |||
| 工作環境 | 溫度0～40℃；濕度20～90%RH | |||
| 體積W×H×D（mm） | 440*133*600 | |||
| 重量 | 17kg | 27kg | 37kg | |
| 型號 | AN58750-20 | AN58750-40 | AN58750-60 | |||||
| 輸入 | 相數 | 三相三線+PE | ||||||
| 電壓 | 340V~420VAC | |||||||
| 頻率 | 47-63HZ | |||||||
| 功率因數典型值 | ≥0.99 | |||||||
| 輸出 | 電壓 | 0～750V | ||||||
| 電流 | 0～20A | 0～40A | 0～60A | |||||
| 功率 | 0～5kW | 0～10kW | 0～15kW | |||||
| 顯示方式 | 4.3吋彩色LCD | |||||||
| 電壓分辨率 | 0.01V | |||||||
| 電流分辨率 | 0.01A（＞1000A時，0.1A） | |||||||
| 功率分辨率 | 0.001kW（＞100kW時，0.01kW） | |||||||
| 設置誤差 （編程精度）1 | 電壓 | ≤0.15%Umax | ||||||
| 電流 | ≤0.3%Imax | |||||||
| 功率 | ≤3%Pmax | |||||||
| 測量誤差 (回讀精度) | 電壓 | ≤0.15%Umax | ||||||
| 電流 | ≤0.3%Imax | |||||||
| 功率 | ≤3%Pmax | |||||||
| 紋波與噪聲20Hz~20MHz | Vrms | 200mV | ||||||
| Vpp | 800mV | |||||||
| 負載效應 | 電壓 | ≤0.05%Umax | ||||||
| 電流 | ≤0.15%Imax | |||||||
| 源效應 | 電壓 | ≤0.02%Umax | ||||||
| 電流 | ≤0.05%Imax | |||||||
| 瞬態響應時間2 | ≤2ms | |||||||
| 上升時間100% | 50ms（10%-90%） | |||||||
| 溫漂 | 電壓 | 0.05%設定值 | ||||||
| 電流 | 0.05%設定值 | |||||||
| 噪聲 | ≤65dB | |||||||
| OVP范圍 | 110%F.S | |||||||
| 最大引線壓降補償 | ≤25V | |||||||
| 空載停止輸出的放電時間 | 15s內從100%電壓下降到36V以下 | |||||||
| 通訊功能 | RS-232（標配）/485(選配) | |||||||
| 通信協議 | Ainuo3.0/SCPI/Modubs-RTU | |||||||
| 保護功能 | 輸入欠壓保護，短路保護，接反保護，輸出過壓、限流保護，內部過熱保護，S端子補償功能。 | |||||||
| 模擬接口（選配） | 啟動、停止、報警、0-5V或者0-10V模擬控制輸出 | |||||||
| 效率 | ≥90% | |||||||
| 操作溫度 | 0~40℃ | |||||||
| 存儲溫度 | -20~70℃ | |||||||
| 濕度 | <80%,無凝露 | |||||||
| 體積（W*H*D）mm | 440*133*595 | |||||||
| 重量 | 37kg | |||||||
| 備注 | 1.
編程精度/回讀精度的測試條件為 (25℃±5℃)； 2. 為負載從100％變化到50％或反向變化，輸出電壓恢復到“額定值±1%”以內所需的時間。 | |||||||
| 型號 | AN581000-30 | AN581500-30 | |
| 輸入 | 相數 | 三相三線+PE，340V~420VAC，47-63HZ | |
| 輸出 | 電壓 | 0～1000V | 0～1500V |
| 電流 | 0～30A | ||
| 功率 | 0～10kW | 0～15kW | |
| 測量誤差 (回讀精度) | 電壓 | ≤0.15%Umax，分辨率0.01V（＞1000V時，0.1V） | |
| 電流 | ≤0.3%Imax，分辨率0.01A | ||
| 功率 | ≤3%Pmax，分辨率0.001kW（＞100kW時，0.01kW） | ||
| 紋波與噪聲20Hz~20MHz | Vrms | 350mV | 400mV |
| Vpp | 1600mV | 2400mV | |
| 負載效應 | 電壓≤0.05%Umax，電流≤0.15%Imax | ||
| 源效應 | 電壓≤0.02%Umax，電流≤0.05%Imax | ||
| 瞬態響應時間 | ≤2ms | ||
| 上升時間100% | 50ms（10%-90%） | ||
| 最大引線壓降補償 | 28.5V | ||
| 通訊控制接口 | 標配RS232，選配 RS485、CAN、LAN、GPIB、模擬接口 | ||
| 保護功能 | 輸入欠壓保護，短路保護，接反保護，輸出過壓、限流保護，過熱保護，S端子補償功能。 | ||
| 并聯功能 | 支持多臺并聯輸出，擴大功率/電流范圍 | ||
| 工作環境 | 溫度0～40℃；濕度20～90%RH | ||
| 體積W×H×D（mm） | 440*133*600 | ||
| 重量 | 27kg | 37kg | |
上述規格僅供參考，具體技術規格以合同約定為依據。
