AN17系列400Hz中頻靜變電源采用新型電力電子技術，專門針對航空、雷達等軍用設備設計，質量穩定可靠，性價比高，在軍用維修機庫、航空航天科研院所等單位有廣泛應用。本系列產品采用SPWM脈寬調制及瞬時波形控制技術，波形純凈，質量穩定，并且具備瞬時抗沖擊能力，能夠滿足沖擊型負載的需求。該系列中頻靜變電源采用模塊化設計，體積小，重量輕，噪音小，在國內產品中具有L先水平。
歡迎光臨本公司網站！不管您來我們網站是選型號還是買產品，請加一下上方手機衛星號，保證我們提供的服務您會滿意的，因為我們是提供專業服務的。您能在茫茫網海中，找到我們這里，說明與我們很有緣分，不管結果如何，讓我們從這里開始相識、相交到相見。從此以后不管您身在何方，只要您有任何產品問題都可以向我們咨詢，我們會滿懷熱情，盡最大的努力為您釋疑。您順手加個衛星備用，以后有相關問題發一條信息給我們，我們就可以為您解答，還可以為您提出一些相關專業的參考意見。一次簡單的相遇，交一生的朋友，買賣不成情誼在，這次不成，下次還有機會：合適——您今天下單；不合適——您改天下單；來與不來——友誼在；買與不買——情義在；一年又一年，我們一直都在翹首等待您的到來！米恩科技，誠信經營，用心服務 。————深圳市米恩科技有限公司

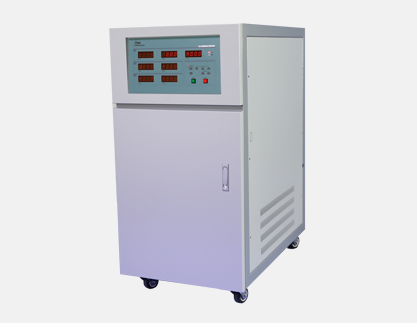

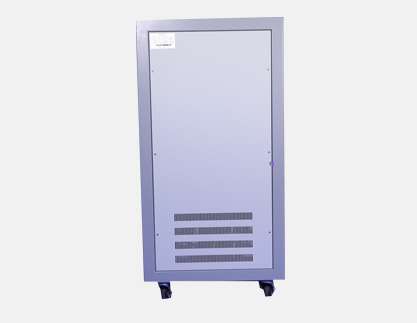

艾諾Ainuo AN17系列三相中頻靜變電源
AN17系列400Hz中頻靜變電源采用新型電力電子技術，專門針對航空、雷達等軍用設備設計，質量穩定可靠，性價比高，在軍用維修機庫、航空航天科研院所等單位有廣泛應用。本系列產品采用SPWM脈寬調制及瞬時波形控制技術，波形純凈，質量穩定，并且具備瞬時抗沖擊能力，能夠滿足沖擊型負載的需求。該系列中頻靜變電源采用模塊化設計，體積小，重量輕，噪音小，在國內產品中具有L先水平。
產品特點
智能化控制，可實現遠程通訊；
保護功能完備，運行安全可靠；
自動存儲功能，可記憶上次啟動時的輸出條件；
體積小、重量輕、噪音低；
過載能力強；
可靠性高、散熱效果佳；
可提供純凈可靠的正弦波輸出，波形失真度優于2%；
輸出反應速度快；
模塊化設計，功能相對獨立，擴展、組合方便，易于維護。
參考標準
GJB 181B-2012 飛機供電特性
GJB 572A-2006 飛機外部電源供電特性及一般要求
MH/T 6018-2014 飛機地面靜變電源
GJB 5189-2003 飛機供電特性參數測試方法
GJB 1440-92 電氣電子設備機殼定義和基本要求
GJB 151B-2013 軍用設備和分系統電磁發射和敏感度要求
GJB 150.8A-2009 軍用裝備環境試驗方法 第8部分：淋雨試驗
GJB 150.9A-2009 軍用裝備環境試驗方法 第9部分：濕熱試驗
GB 5226.1-2009 機械電氣安全 機械電氣設備 第1部分：通用技術條件
GB 4793.1-2007 測量、控制和實驗室用電氣設備的安全要求 第1部分：通用要求
艾諾Ainuo AN17系列三相中頻靜變電源
規格及性能指標（三相輸出型）
| 型號 | 17001ST | 17003ST | 17006TT | 17009TT | AN17001ST-36V | AN17006TT-36V | |||||||
| 電源容量 | 1.5kVA | 3kVA | 6kVA | 9kVA | 1.5kVA | 6kVA | |||||||
| 輸入 | 相數 | 交流單相三線 | 交流三相四線 | 交流單相三線 | 交流三相四線 | ||||||||
| 相電壓 | （220±33）Va.c | ||||||||||||
| 頻率 | （50/60）Hz±5Hz | ||||||||||||
| 功率因數 | 0.98 | ||||||||||||
| 輸出 | 相數 | 三相四線正弦波輸出（正相序） | |||||||||||
| 電壓 | 額定輸出電壓：115V±2V 可調電壓輸出：10V~150V | 額定輸出線電壓：36V； 可調電壓輸出：28V~43V | |||||||||||
| 頻率 | 額定頻率輸出：400Hz±0.4Hz；可調頻率輸出：320Hz ~480Hz。 | ||||||||||||
| 電流 | 4.3A | 8.7A | 17A | 26A | 24A | 96A | |||||||
| 精度 | 電壓 | 分辨力：0.1V
精度：±（0.4%×讀數值+0.4%滿量程） 115V±10%：±（0.2%×讀數值+0.2%滿量程） | |||||||||||
| 電流 | 分辨力：0.001A/0.01A ±（0.3%×顯示值+0.3%額定） | ||||||||||||
| 頻率 | 分辨力：0.1Hz 精度：±0.1% | ||||||||||||
| 頻率穩定度 | 0.1% | ||||||||||||
| 總諧波含量 | ≤2% | ||||||||||||
| 單次諧波含量 | ≤1.5% | ||||||||||||
| 波峰系數 | 1.41±0.05 | ||||||||||||
| 瞬態特性 | 符合GJB572A-2006中電壓圖5、頻率圖6的要求 | ||||||||||||
| 電壓調制幅度 | ≤2.5V（方均根值） | ||||||||||||
| 相電壓不平衡 | 各相電壓的最大差值 ≤2V | 各相電壓的最大差值 ≤1V | |||||||||||
| 相位偏移 | 120°±2°（在對稱負載和額定電流的1/3不平衡負載下）。 | ||||||||||||
| 直流分量 | ±0.1V之間 | ||||||||||||
| 過載能力 | 125%額定電流，延時600s斷開；150%額定電流，延時60s斷開； 200%額定電流，延時1s斷開。 | ||||||||||||
| 源電壓效應 | 0.5% | ||||||||||||
| 負載效應 | 0.5% | ||||||||||||
| 效率 | ≥80% | ||||||||||||
| 功能 | 顯示方式 | LED顯示 | |||||||||||
| 預置功能 | 待機狀態可預置輸出電壓、輸出電壓頻率、輸出電壓上、下浮動百分比 | ||||||||||||
| 在線調節 功能 | 在運行狀態時，按“增“、“減”鍵，可在線調整輸出電壓 | ||||||||||||
| 記憶功能 | 輸出電壓、頻率預置完成后自動記憶，關機后再開機仍保持原預置值 | ||||||||||||
| 保護功能 | 輸入缺相、過欠壓保護（三相輸入產品）、輸出過載保護、輸出過流保護、輸出短路保護、過熱保護。 | ||||||||||||
| 通訊接口 | 標配RS485通訊 （可選配RS232通訊） | ||||||||||||
| 噪聲 | ≤65dB（A）（距離外輪廓2m處測量） | ||||||||||||
| 工作 環境 | 溫度 | -25℃～50℃ | |||||||||||
| 濕度 | 20 %～95%RH（25℃，無凝露），海拔高度：≤2000m | ||||||||||||
| 散熱方式 | 強制風冷 | ||||||||||||
| 外形尺寸W×D×H+腳輪 | 440*590*267+13 | 440*590*533+75 | 440*590*267+13 | 440*590*533+75 | |||||||||
| 重量 | 50kg | 50kg | 95kg | 95kg | 50kg | 95kg | |||||||
| 產品型號 | AN17015TT | AN17030TT | AN17045TT | AN17060TT | AN17090TT | AN17120TT | ||||
| 輸出容量 | 15kVA | 30kVA | 45kVA | 60kVA | 90kVA | 120kVA | ||||
| 交流輸入 | 相數 | 三相四線 | ||||||||
| 電壓 | 220v/380v±15% | |||||||||
| 頻率 | （50/60）Hz±5Hz | |||||||||
| 交流輸出 | 相數 | 三相四線 | ||||||||
| 電壓 | 1.額定電壓輸出：115V（相）/200V（線） 2.可調電壓輸出：10V-150V（相）/17V-260V（線） | |||||||||
| 頻率 | 額定頻率：400Hz±0.4Hz；可調頻率輸出：320-480Hz | |||||||||
| 總諧波含量 | ≤2% | |||||||||
| 單次諧波含量 | ≤1.5% | |||||||||
| 顯示分辨率 | 頻率 | 四位數顯示，分辨力0.1Hz | ||||||||
| 電壓 | 四位數顯示，分辨力0.1v | |||||||||
| 電流 | 四位數顯示，分辨力0.1A | |||||||||
| 噪聲 | ≤70dB（A） | |||||||||
| 相位偏移 | 120°±2°（在對稱負載和額定電流的10%不平衡負載下） | |||||||||
| 過載能力 | 105%額定電流，延時600s斷開；150%額定電流，延時60s斷開；200%額定電流，延時1s斷開；注：負載為功率因數0.8（滯后） | |||||||||
| 保護功能 | 輸入缺相保護（AN17001ST無此功能）、輸出過載保護、輸出過流保護、輸出短路保護、輸出缺相保護、輸出過壓欠壓保護、過熱保護 | |||||||||
| 冷卻裝置 | 強制風扇冷卻 | |||||||||
| 記憶功能 | 輸出電壓、頻率預置完成后自動記憶，關機后再開機仍保護原預置值 | |||||||||
| 預置功能 | 在待機狀態時可預置輸出電壓、輸出電壓頻率、輸出電壓上、下浮動百分比 | |||||||||
| 外形尺寸W×D×H+腳輪 | 700*1170*1300+105 | 900*1480*1600+105 | ||||||||
| 重量 | 300kg | 500kg | 600kg | |||||||
