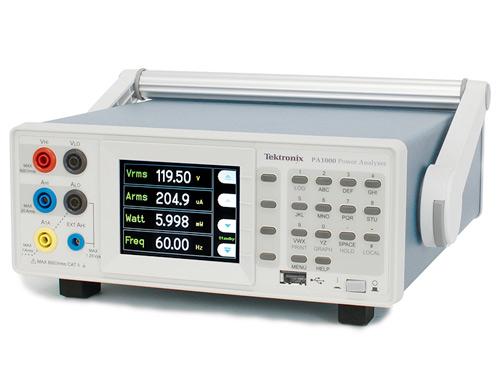

泰克PA1000 單相功率分析儀
泰克 PA1000 是一種單相、單通道功率分析解決方案，經過優化用于根據國際標準進行快速、高效和準確的功耗分析。 憑借其緊湊的外觀、類似于 DMM 的用戶界面，圖形顯示和強大的軟件，用戶可以快速可視化、分析和記錄下一代設備的功耗效率，包括備用電源測量和諧波分析。
關鍵規格
1?MHz 帶寬
5?mW 備用電源測量
50?次諧波分析（標配）
+/- 0.04% 基本精度
20?μA 到 20?Arms 直流輸入
1?V 到 600?Vrms（2?類）電壓輸入
USB、LAN 和 GPIB 接口（標配）
三年保修
至關重要的調研工作臺功率測量工具
對 IEC/EN 61000-3-2?/ 4-7?進行諧波分析（50?次預一致性分析）
對 IEC 62301?/ EN 50564?進行備用電源分析（低至 5mW 的全一致性測試）
支持對 CE、EnergyStar、CEC、SPEC Power?、1、CQC-3146?和 NOM-32-ENER-2013?等進行其他測試
通過 1M 樣本/秒連續采樣執行瞬態分析
測量電壓、電流、功率、VA、WHr、THD、PF、CF 等
便利的前面板香蕉插頭輸入、彩色圖形顯示和 PWRVIEW 軟件，用于簡化使用和提升工作效率

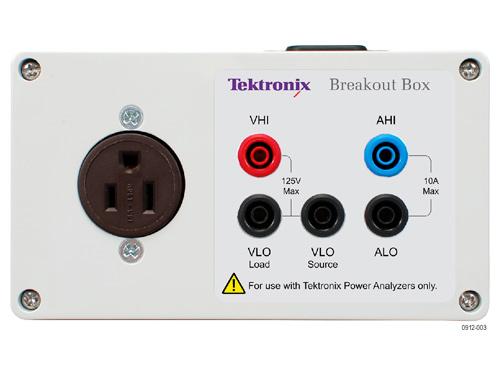

選配的信號測試盤簡化被測設備與 PA1000 之間的交流電源線連接
1?Spec Power? 是 Standard Performance Evaluation Corporation (SPEC) 的注冊商標
應用
以下方面的電源、能量、備用電源和諧波測量：
電源和 UPS
LED 驅動器/燈光
無線充電
消費電子
家用設備
計算機和 IT 設備
變流器和變壓器
電池充電器
全面的功耗分析
現今，大多數交流供電的電子和機電產品都有其必須遵守的政府或消費者效率法規。 PA1000 通過為單相功耗分析提供全面的臺式解決方案，簡化證明設計符合這些要求的過程。 使用標配前面板輸入插頭和選配信號測試盤簡化與被測設備的連接，然后使用免費的 PWRVIEW 軟件分析和記錄結果。?
利用 PA1000、選配信號測試盤和免費的 PWRVIEW 軟件輕松準確地測量諧波性能和備用電源等
可視化信號
PA1000 上的彩色圖形顯示提供測量值、諧波條形圖、波形、能量集成圖等的直觀讀數。 使用菜單驅動的界面和軟鍵可輕松進行設置。?

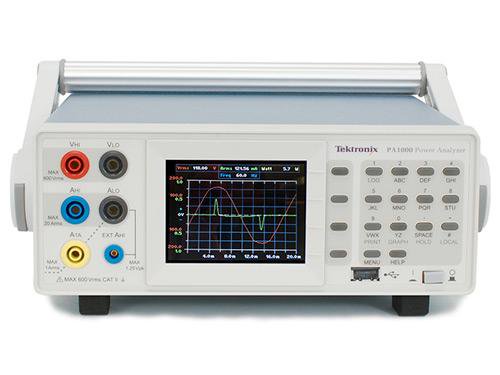

全彩色波形顯示

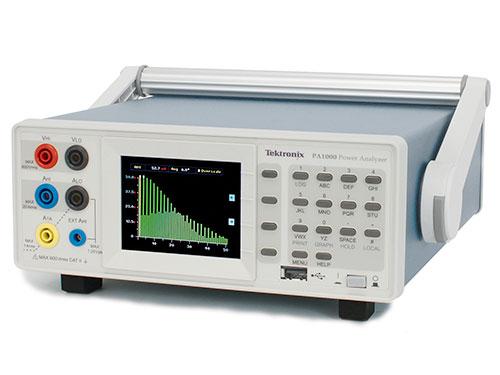

諧波條形圖顯示模式
分析數據
PA1000 采用 50?次諧波分析作為標配功能。除其它功率參數外， 還可以同時分析諧波、THD 等相關測量。
PA1000 的免費 PWRVIEW 軟件支持：
實時查看測量數據和系統不確定性，包括波形和趨勢圖等。
創建和應用為任何參數的簡化通過/失敗測試而定義的限制，包括基于用戶定義的數學函數的參數。
使用向導驅動的界面，通過單擊幾下即可針對關鍵應用自動執行儀器設置、數據收集和報告生成。
與多個 PA1000 儀器進行通信，以計算功率效率和其他參數。
IEC 61000-3-2?/ 4-7?電流諧波，預一致性測試。
IEC 62301?/ EN 50564?備用電源，全一致性測試。
IEC 61000-3-2?電流諧波測試
利用實時不確定性和穩定性測量進行 IEC 62301?備用電源測試
記錄結果
PWRVIEW 軟件可以為 IEC 61000-3-2?和 4-7?諧波（預一致性）或 IEC 62301?備用電源（全一致性）自動生成格式化測試報告。 這些測試報告包括通過/失敗結果、數據表、圖形等所有用于證明設計性能并確保一致性測試實驗室中的結果成功所需的內容。?
技術數據
電壓量程和電流量程
電壓量程
1000?Vpeak、500?Vpeak、200?Vpeak、100?Vpeak、50?Vpeak、20?Vpeak、10?Vpeak
電流量程（20?A 分流器）
100?Apeak、50?Apeak、20?Apeak、10?Apeak、5?Apeak、2?Apeak、1?Apeak、0.5?Apeak、0.2?Apeak、0.1?Apeak
電流量程（1?A 分流器）
2.0?Apeak、1.0?Apeak、0.4?Apeak、0.2?Apeak、0.1?Apeak、0.04?Apeak、0.02?Apeak、0.01?Apeak、0.004?Apeak、0.002?Apeak
測量精度 - 電壓
電壓精度，VRMS?(45?Hz ~ 850?Hz)
± 0.04% 的讀數 ± 0.04% 的范圍 ± 0.005?V
電壓精度，VRMS（10?Hz ~ 45?Hz、850?Hz ~ 1?MHz，典型值）
± 0.1% 的讀數 ± 0.1% 的范圍 ± (0.02*F)% 的讀數 ± 0.05?V
電壓精度，DC（典型值）
± 0.1% 的讀數 ± 0.1% 的范圍 ± 0.05?V
共模效應（典型值）
100?V，100?kHz
泰克PA1000 單相功率分析儀
測量精度 - 電流
電流精度，ARMS?(45?Hz ~ 850?Hz)?1
± 0.04% 的讀數 ± 0.04% 的范圍 ± (1.8?μV/Zext)
電流精度，ARMS（10?Hz ~ 45?Hz、850?Hz ~ 1?MHz，典型值）
± 0.1% 的讀數 ± 0.1% 的范圍 ± (0.02*F)% 的讀數 ± (50?μV /Zext)
電流精度，DC（典型值）
± 0.1% 的讀數 ± 0.1% 的范圍 ± (100?μV/Zext)
電流 – 峰值涌入精度（100?Apeak?范圍）
2% 的量程 ± 20?mA
共模效應（典型值）
100?V，100?kHz，20?A 分流器
100?V，100?kHz，1?A 分流器
100?V，100?kHz，外部分流器
1?偏移在以下情況下有效：低帶寬、帶有內部分流器和執行手動清零后。 在低帶寬和帶有外部分流器的情況下，偏移為 10?μV/Zext。
測量精度 - 頻率
頻率 (10?Hz - 20?kHz)
0.1% 的讀數，信號峰值在 DC 電平以上擴展 10%，在 DC 電平以下擴展 10%
頻率 (20?kHz – 1?MHz)
0.1% 的讀數，信號峰值在 DC 電平以上擴展 25%，在 DC 電平以下擴展 25%
測量精度 - 功率
測量精度 - 諧波幅度和相位（典型值）
電壓諧波幅度（10?Hz 到 480?kHz）
± 0.02% 的讀數 ± 0.1% 的范圍 ± (0.04*F)% 的讀數 ± 0.05?V
電壓諧波相位
± 0.04?± [ 0.01?* (V范圍?/ V讀數?)]± (0.1?/ V范圍)± (0.005?*F )
電流諧波幅度（10?Hz 到 480?kHz）
± 0.2% 的讀數 ± 0.1% 的范圍 ± (0.04*F)% 的讀數 ± (50?μV /Zext)
電流諧波相位
± 0.04?± [0.01?* (A范圍?/ A讀數)] ± (0.001?/ A范圍?* Zext) ± (0.005?*F)
物理特點
| 外觀尺寸 | 毫米 | 英寸 |
|---|---|---|
| 高度 | 102? | 4.0? |
| 寬度 | 223? | 8.7? |
| 厚度 | 285? | 11.2? |
| 重量 | 千克 | 磅 |
| 凈重（沒有線束時） | 3.2? | 7.0? |
| 溫度 | C | 華氏度 |
| 工作 | 0?℃ 到 +40?℃ | +32?°F 到 +102?°F |
| 非工作 | -20?℃ 到 +60?℃ | -4?°F 到 +140?°F |
注：
所有額定精度都基于最小 30?分鐘的預熱期。
Zext?是所使用的外部分流器阻抗，且必須低于或等于 10?歐姆。
如果沒有測量到頻率，則出于準確度目的，信號被視為直流。
F 為被測頻率，以 kHz 為單位。 在諧波情況下，F 表示諧波頻率。
在低帶寬情況下和執行手動清零后，規格從范圍的 1?到 100% 有效。 低于 1% 的值為典型值。
在高帶寬情況下，當信號大于范圍的 10% 時規格有效。
當諧波大于范圍的 2% 時，諧波規格始終有效。
校準期間的測量條件： 除非另外指明，否則采用儀器默認設置，對 V 和 I 輸入應用正弦波，30?分鐘預熱，環境溫度為 23?℃ ±5?℃。
