主要特性
帶寬 50 MHz、70 MHz、100 MHz、200 MHz
實時采樣率高達 1 GSa/s
存儲深度高達 14 Mpts
波形捕獲率高達400,000 wfm/s（sequence模式）
集成邏輯分析儀和信號源功能
8英寸彩色寬屏和10種一鍵操作

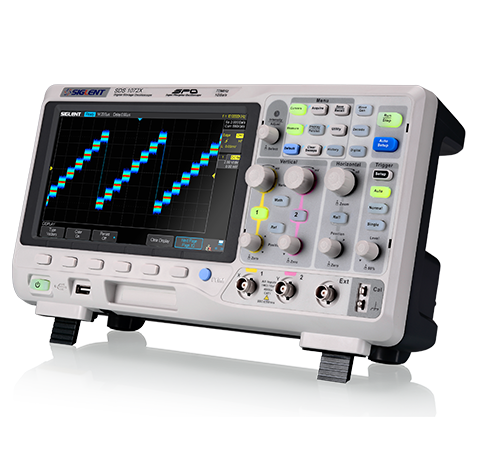

SDS1000X/SDS1000X+ 系列配備8英寸TFT-LCD顯示屏，分辨率800*480，把用戶最常用的功能做成了便捷化一鍵式操作，共計10種。
分別為光標（Cursors）,測量（ Measure）, 默認設置（Default）, 輝度顯示（Persist）, 清除波形（Clear Sweeps）, 歷史模式（History）, 自動設置（Auto Setup）, 數學運算（Math）, 滾動模式（Roll） 和 一鍵打印（Print）。
分別為光標（Cursors）,測量（ Measure）, 默認設置（Default）, 輝度顯示（Persist）, 清除波形（Clear Sweeps）, 歷史模式（History）, 自動設置（Auto Setup）, 數學運算（Math）, 滾動模式（Roll） 和 一鍵打印（Print）。
集成數字邏輯分析儀和信號發生器功能

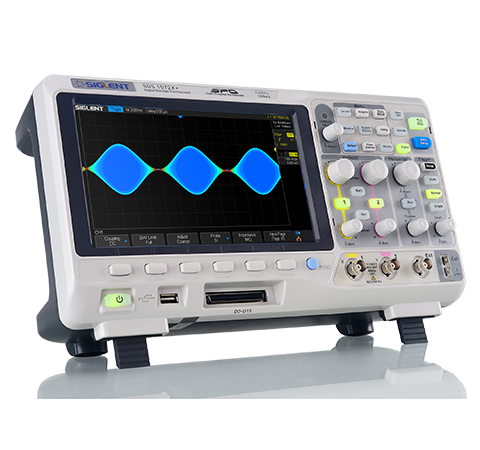

SDS1000X+ 系列示波器集成了16通道數字邏輯分析儀功能用戶可以在同一臺儀器對多達18個通道信號進行采集、觸發和時序分析，為混合信號測試提供了完整的解決方案。
此外，SDS1000X+ 標配了25 MHz 函數/任意波形發生器，集成了10種常用波形，用戶也可以通過EasyWave上位機軟件編輯任意波形。
此外，SDS1000X+ 標配了25 MHz 函數/任意波形發生器，集成了10種常用波形，用戶也可以通過EasyWave上位機軟件編輯任意波形。
256級輝度等級及色溫顯示
輝度顯示 SPO 顯示技術是高刷新率和多幀疊加的結果，當單位時間內，某一像素點出現的波形概率越高，該像素點就越亮，反之越暗。
色溫顯示 以顏色的冷暖程度表示波形的出現概率，色度值越暖，波形出現概率越高。
色溫顯示 以顏色的冷暖程度表示波形的出現概率，色度值越暖，波形出現概率越高。
全面的測量統計功能
SDS1000X/SDS1000X+ 支持37種參數自動測量和統計。
參數統計功能可顯示任意參數的五種測量值：當前值、平均值、最小值、最大值、標準差，最大可同時測量統計五種不同的參數。支持Gating測量、Math測量、History測量和Ref測量。
參數統計功能可顯示任意參數的五種測量值：當前值、平均值、最小值、最大值、標準差，最大可同時測量統計五種不同的參數。支持Gating測量、Math測量、History測量和Ref測量。
規格參數
| 帶寬 | 50 MHz 、70 MHz 、100 MHz、200 MHz |
| 實時采樣率 | 1 GSa/s |
| 通道數 | 2 + EXT |
| 存儲深度 | 雙通道模式 7 Mpts/CH，單通道模式 14 Mpts/CH |
| 最高波形捕獲率 | 400,000 wfm/s（Sequence模式） |
| 垂直分辨率 | 8 bit（ERES 模式下，等效分辨率可達11 bit） |
| 時基范圍 | 2.0 ns/div ~ 50 s/div ROLL: 50 ms ~ 50 s/div |
| 垂直靈敏度 | 500 μV/div ~ 10 V/div |
| 觸發類型 | 邊沿（Edge）、斜率（Slope）、脈寬（Pulse width）、窗口（Window）、欠幅（Runt）、間隔（Interval）、超時（Dropout）、碼型（Pattern）、視頻（Video） |
| 串行觸發（標配） | IIC, SPI, UART/RS232, CAN, LIN |
| 解碼類型（選配） | IIC, SPI, UART/RS232, CAN, LIN |
| 標配探頭 | 2套無源探頭PB470，2套無源探頭PP510，2套無源探頭PP215 |
| 邏輯探頭 | SDS1000X+型號可選配邏輯探頭SPL1016 |
| 16路數字通道（選配） | 最高采樣率 500 MSa/s，存儲深度 14 Mpts/CH，SDS1000X無，SDS1000X+選配 |
| 數學運算 | A +B、A-B、A*B、A/B、FFT、Diff、Intg、Sqrt |
| 自動測量 | 37 種自動測量功能，支持測量統計、Gating 測量、Math測量、History 測量和 Ref 測量 |
| 外部存儲 | 位圖存儲（.BMP）、CSV、二進制波形數據（.BIN）、設置存儲（.SET）、Matlab 數據文件（.DAT） |
| 接口 | USB Host、USB Device（USBTMC）、LAN（VXI-11）、Pass/Fail、Trigger Out |
| 屏幕 | 8 英寸 TFT-LCD 屏，分辨率 800*480 |
| 最大輸入電壓 | 1 MΩ ≤ 400 Vpk(DC + Peak AC <=10 kHz) 50 Ω ≤ 5 Vrms |
| DDS信號發生器 | 單通道，最高輸出頻率 25 MHz，采樣率 125 MSa/s，波形長度 16Kpts。SDS1000X 無，SDS1000X+ 標配 |
| 尺寸 | 52mm * 128mm * 224mm（長、寬、高） |
| 重量 | 凈重 3.26 Kg；毛重 4.25 Kg |
型號
模擬帶寬
通道數
最高實時采樣率
最高波形捕獲率
最大存儲深度
參考價(含稅)
SDS1202X+
200 MHz
2 + EXT
1 GSa/s
400,000 wfm/s
14 Mpts
￥8,380
SDS1202X
200 MHz
2 + EXT
1 GSa/s
400,000 wfm/s
14 Mpts
￥7,280
SDS1102X+
100 MHz
2 + EXT
1 GSa/s
400,000 wfm/s
14 Mpts
￥6,280
SDS1102X
100 MHz
2 + EXT
1 GSa/s
400,000 wfm/s
14 Mpts
￥5,180
SDS1072X+
70 MHz
2 + EXT
1 GSa/s
400,000 wfm/s
14 Mpts
￥5,480
SDS1072X
70 MHz
2 + EXT
1 GSa/s
400,000 wfm/s
14 Mpts
￥4,480
SDS1052X
50 MHz
2 + EXT
1 GSa/s
400,000 wfm/s
14 Mpts
電商專賣產品
