MCA 系列擁有業內領先的頻率和時間分辨率，標配內部存儲器、向存儲器傳輸?shù)目焖贁?shù)據傳輸速率為 250k 個樣點/秒以及集成功率計。多參數顯示器在主測量值的旁邊顯示輔助測量值，讓您可以一覽所需的結果。提供業內最全面的分析模式，包括測量統計、直方圖和趨勢圖，讓您擁有快速準確分析信號所需的工具。

主要性能指標

• 27?GHz 和 40?GHz 型號

• 帶 CW 或突發模式的微波分析儀通道

• 兩條 300?MHz 通用通道

• 100?ps 單次時間分辨率

• 12?位/秒頻率分辨率，14?位顯示器

• 25?ms（自動）或零（手動）采集時間

• 3?mV 電壓分辨率

• 可選的 1.5×10–8?超高穩定度恒溫槽時基

• -35?dBm 至 +10?dBm 功率范圍

泰克MCA3000 微波分析儀

主要特點

• 測量吞吐量

• 向內部存儲器傳輸?shù)臄?shù)據傳輸速率為 250k 個樣點/秒（最多可存儲 750k 個樣點）

• 通過 USB/GPIB 總線的數據傳輸速率為 5k 個樣點/秒（數據塊模式）

• 可用功能和特點

• 自動化測量：頻率，周期，比率，時間間隔，時間間隔錯誤，脈沖寬度，上升/下降時間，相位角，占空比，最大電壓，最小電壓，峰峰值電壓

• 集成功率計

• 多測量顯示器

• 趨勢圖模式

• 測量統計模式

• 直方圖模式

• 艾倫偏差

• 零死區時間頻率/周期測量

連接能力

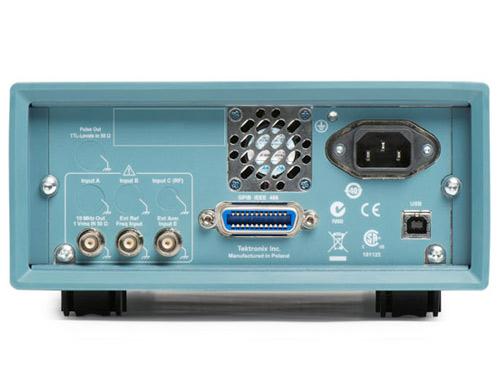

• 后面板上有 USB 設備和 GPIB 端口，實現快速 PC 連接

• GPIB 接口支持全面兼容 SCPI 的可編程性并提供仿真模式，使現有 ATE 系統實現即插即用替換

• 外部啟動輸入

• 10?MHz 參考振蕩器輸出

• 隨附美國國家儀器的 LabVIEW SignalExpress? TE 限定版軟件，讓工作臺實現連通

選配應用軟件

• 提供選配的 TimeView? 軟件，用于調制域分析

業內領先的性能，適合要求嚴苛的設計

快速高分辨率頻率或功率測量的采集時間非常短，為 25?ms（自動）或零（手動），這對于驗證現今的復雜設計非常重要。對于校準和計量應用，MCA3000 微波計數器分析儀系列通過穩定的內部 OCXO 時基、低系統化時間間隔 A-B 錯誤以及高分辨率，提供極高的精度。

MCA3000 系列儀器在分辨率、速度和采集時間方面優于當今市場上的所有微波計數器。MCA3000 系列配有集成功率計，集多種不同功能于一身，具有豐富功能。

MCA3000 系列不僅是出色的微波計數器，還可通過兩個額外的 300?MHz 輸入用作通用定時器/計數器。

快速吞吐量可縮短測試時間

MCA 微波計數器系列提供業內最大的吞吐量，與市場上的其他微波定時器/計數器相比，可節省高達 90% 的測試時間。在內部存儲器中每秒可存儲多達 250,000?個測量結果。或者，在數據塊模式下，您通過 GPIB 或 USB 接口每秒可傳輸多達 5000?個測量結果。

功率測量

利用集成功率計，MCA 系列能夠在任何受支持的頻率等級下，通過單一連接測量頻率和功率。這是第一次可以按照與頻率一樣的方法以數字方式和圖形方式查看、收集和分析信號功率的變化。利用 100?ms 下 0.01?dBm 的測量時間分辨率以及 –35?dBm 至 +10?dBm 的寬功率范圍，您可以靈活地進行廣泛的功率測量。

使用業內唯一的圖形顯示功能分析您的設備

利用 MCA 系列獨有的顯示功能，您可以通過一個測試連接測量同一信號的多個參數。為了揭示漂移、瞬態干擾以及穩定度等信號質量問題，您可在 MCA 系列圖形顯示模式下，通過實時趨勢圖或直方圖的形式查看數據，也可使用測量統計來跟蹤信號參數隨時間變化的情況。通過一鍵式分析模式，您可以直接在定時器/計數器的顯示器上快速深入地分析設備的行為。

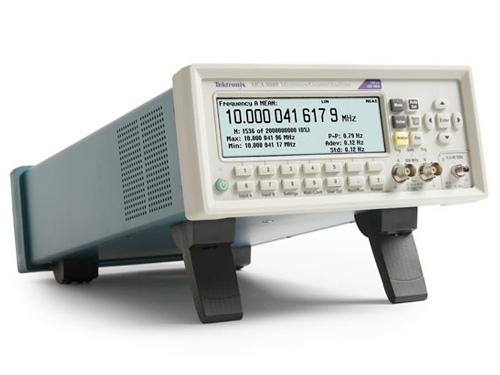

多參數顯示器

利用多參數顯示器，您可以讀取隨主頻率、時間或相位測量值一起顯示的重要輔助測量值（比如 Vmax、Vmin?和 Vp-p）。您可以一覽所需的信息以快速評估設備的性能。

三條輸入通道讓您可以測量不同信號之間的關系。例如，您可以測量設備輸入信號與輸出信號之間的相位關系。利用多參數顯示，您可以同時讀取其他關鍵的參數，比如信號與電壓比的測試頻率（以 dB 為單位），一切都一目了然。

測量趨勢圖

根據您的測試案例，信號參數可能隨時發生變化。在趨勢圖分析模式下，您能夠以圖形方式繪制測量值隨時間變化的趨勢圖。

測量統計

利用集成式統計處理功能，您只需按下按鈕，便可計算測量的平均值、標準值和艾倫偏差，還可跟蹤最小和最大測量值。

直方圖

直方圖功能讓您能以圖形方式查看一組測量值的平均和標準偏差以及測量結果的分布情況。

可選調制域分析

利用選配的 Tektronix TimeView? 軟件 (TVA3000)，MCA 系列產品可成為高性能調制域分析儀。利用高測量速度（高達 250k 個測量/秒）和 750k 的存儲深度，可以實時捕獲快速頻率變化，然后通過 TimeView 進行分析。這款全面的軟件工具支持遠程儀器控制，還支持以選擇的圖形分析和顯示測量結果。例如，結果可以顯示為原始數據、統計直方圖、波形圖（如同使用示波器一樣）或 FFT 頻譜圖。TimeView 進一步允許分析調制深度或頻率調制指數等調制參數。

泰克MCA3000 微波分析儀

專業設計，讓您的工作更輕松

MCA3000 系列采用易用且熟悉的操作設計，滿足您對泰克的一貫期望。

直觀的操作

菜單導向的設置降低出現錯誤的風險。通過專用的菜單導向前面板按鈕，您將可以快速訪問常用功能和參數，縮短設置時間。例如，使用單點觸控式 Analyze（分析）鍵，可以在統計、直方圖和趨勢圖模式之間切換。

自動設置功能

與泰克示波器類似，前面板 Autoset（自動設置）按鈕自動設置適合所應用實際信號的最佳觸發電平和遲滯。

PC 連接方便

通過后面板 GPIB 或 USB 設備端口連接到 PC。GPIB 接口以 SCPI/GPIB 模式運行，使現有 ATE 系統實現即插即用替換或輕松集成到大型測試系統中。若需要，還提供用于現有定時器／計數器的仿真模式。

連通測試平臺，實現智能調試

使用美國國家儀器的 LabVIEW SignalExpress? 泰克專用版軟件捕獲、保存和分析 MCA 微波計數器系列的測量結果，非常方便。每臺 MCA3027 和 MCA3040 都隨附免費的限定版 SignalExpress，可以進行基本的儀器控制、數據記錄和分析。選配的專業版提供了 200? 多項內置功能，包括附加信號處理、高級分析、掃描、極限測試和用戶定義步驟等功能。

SignalExpress 支持一系列泰克臺式儀器?1，能夠連通整個測試平臺。然后您可以通過一個直觀的軟件界面使用每臺儀器隨附的功能豐富的工具。您可以自動完成要求多臺儀器的復雜測量，在更長的時間周期內記錄數據，對來自多臺儀器的數據實現時間相關，簡便地捕獲和分析測量結果，所有這一切都從 PC 實現。只有泰克提供了由多臺智能儀器組成的連通測試平臺，簡化和加快復雜設計的調試工作。

1?有關 NI LabVIEW SignalExpress 支持的泰克儀器的完整清單，請?jiān)L問 cn.tek.com/signalexpress。

您可以信賴的性能

除了業內領先的服務和支持外，每臺 MCA 系列微波/計數器/分析儀均標配三年期限的保修。

技術數據

除另行說明外，所有技術規格都有保證。除另行說明外，所有技術規格適用于所有型號。

測量

• 頻率 A、B、C

• 輸入	輸入 A、B	直流至 300?MHz
  	輸入電容	300?MHz 至 40?GHz (MCA3040) 300?MHz 至 27?GHz (MCA3027)
  分辨率		1?s 測量時間 12?位
  采集 C		自動或手動
  采集時間		自動模式下為 25?ms（典型值）
  輔助參數	輸入 A、B	Vmax、Vmin、Vp-p
  	輸入電容	功率 C（單位為 dBm 或 W）

• 頻率突發 A、B、C

• 范圍	輸入 A、B	0.001?Hz 至 300?MHz
  	輸入電容	300?MHz 至 40?GHz (MCA3040) 300?MHz 至 27?GHz (MCA3027)
  采集 C		手動
  最小突發時長		低至 40?ns
  最小突發脈沖數量	輸入 A、B	3（高于 160?MHz 為 6）
  	輸入電容	3?× 預定系數
  PRF 范圍		0.5?Hz 至 1?MHz
  啟動延遲		10?ns 至 2?s，10?ns 分辨率
  輔助參數		PRF

• 周期 A、B（單次或平均）、C（平均）

• 模式		單次，平均
  范圍	輸入 A、B	3.3?ns 至 1000?s（單次，平均）
  	輸入電容	3.3?ns 低至 25?ps (40?GHz) 3.3?ns 低至 37?ps (27?GHz)
  分辨率		100?ps（單次）；12?位/秒（平均）
  采集 C	類型	自動或手動（±40?MHz 內）
  	采集時間	自動模式下為 25?ms（典型值）
  輔助參數	輸入 A、B	Vmax、Vmin、Vp-p
  	輸入電容	功率 C（單位為 dBm 或 W）

• 比率 A/B、B/A、C/A、C/B

• 范圍		(10–9) 至 1011
  輸入頻率	輸入 A、B	0.1?Hz 至 300?MHz
  	輸入電容	300?MHz 至 27?GHz (MCA3027) 300?MHz 至 40?GHz (MCA3040)
  輔助參數		頻率 1，頻率 2?

• 時間間隔 A 至 B、B 至 A、A 至 A、B 至 B

• 范圍		正常計算：0?ns 至 +106?s 智能計算：–106?s 至 +106?s
  分辨率		100?ps 單次
  最小脈沖寬度		1.6?ns
  智能計算		智能時間間隔可確定標記（A 在 B 之前或 A 在 B 之后）

• 正負脈沖寬度 A、B

• 范圍		2.3?ns 至 106?s
  最小脈沖寬度		2.3?ns
  輔助參數		Vmax、Vmin、Vp-p

• 上升和下降時間 A、B

• 范圍		1.5?ns 至 106?s
  觸發電平		信號幅度的 10% 和 90%
  最小脈沖寬度		1.6?ns
  輔助參數		轉換速率、Vmax、Vmin

• 正負占空比 A、B

• 范圍		0.000001?至 0.999999?
  頻率范圍		0.1?Hz 至 300?MHz
  輔助參數		周期、脈沖寬度

• 相位 A 相對于 B、B 相對于 A

• 范圍		–180° 至 +360°
  分辨率		單周期：0.001° 至 10?kHz，下降至 1° >10?MHz。通過平均計算（統計）可以提高分辨率
  頻率范圍		最高 160?MHz
  輔助參數		Freq (A)、Va/Vb（單位為 dB）

• Vmax?Vmin?Vp-p?A、B

• 范圍		–50?V 至 +50?V、–5?V 至 +5?V。范圍受最大無損輸入電壓規范的限制（請參見輸入 A、B）
  頻率范圍		直流，1?Hz 至 300?MHz
  模式		Vmin、Vmax、Vp-p
  分辨率		3?mV
  不確定度（5?V 范圍，典型值）	直流，1?Hz 至 1?kHz	1% + 15?mV
  	1?kHz 至 20?MHz	3% + 15?mV
  	20?MHz 至 100?MHz	10% + 15?mV
  	100?MHz 至 300?MHz	30% + 15?mV
  輔助參數		Vmin、Vmax、Vp-p

• 時間標記 A、B、C

• 輸入 A、B 或 C 上的原始時間標記數據以及脈沖計數，僅限通過 GPIB 或 USB 訪問。

  最大采樣速度		參見 GPIB 規范
  最大頻率		160?MHz
  時間標記分辨率		100?ps

• 功率 C

• 范圍	電源	-35?dBm 至 +10?dBm
  	頻率	300?MHz 至 27?GHz (MCA3027) 300?MHz 至 40?GHz (MCA3040)
  顯示單位		dBm（默認）或 W
  分辨率		100?ms 測量時間下為 0.01?dBm
  精度（典型值）
  采集		自動或手動（±40?MHz 內）
  采集時間，典型值		自動模式下為 20?ms 至 30?ms
  輔助參數		頻率 C

輸入和輸出

• 輸入 A、B

• 頻率范圍		直流耦合：直流至 300?MHz 交流耦合：10?Hz 至 300?MHz
  阻抗		1?MΩ / 20?pF 或 50?Ω (VSWR ≤ 2:1)
  觸發斜率		正或負
  最大通道時差		500?ps
  靈敏度		15?mVRMS?(DC-200?MHz) 25?mVRMS?(200-300?MHz)
  衰減		X1，X10
  動態范圍 (X1)		30?mVp-p?至 10?Vp-p（±5?V 窗口內）
  觸發電平（顯示器上的讀數）	分辨率	3?mV
  	不確定度 (X1)	±（15?mV + 觸發電平的 1%）
  	自動觸發電平	觸發電平自動設置為輸入信號的 50% 點（對于上升/下降時間為 10% 和 90%）
  自動遲滯	時間	最小遲滯窗口（遲滯補償）
  	頻率	輸入信號幅度的三分之一
  模擬 LP 濾波器		額定 100?kHz，RC 類型
  數字 LP 濾波器		1?Hz 至 50?MHz 截止頻率
  最大無損電壓	1?MΩ	350?V（直流 + 交流峰值）至 440?Hz，在 1MHz 時下降至 12VRMS(X1)
  	50?Ω	12?VRMS
  連接器		BNC

• 輸入電容

• 阻抗		額定 50?Ω，AC 耦合
  連接器		2.92?mm 火花塞插孔
  頻率范圍		0.3?至 27?GHz (MCA3027) 0.3?至 40?GHz (MCA3040)
  工作輸入電壓范圍	0.3?至 18?GHz	–33?dBm 至 +18?dBm
  	18?至 20?GHz	–29?dBm 至 +18?dBm
  	20?至 27?GHz	–27?dBm 至 +18?dBm
  	27?至 40?GHz (MCA3040)	-23?dBm 至 +13?dBm
  VSWR	0.3?至 27?GHz
  	27?至 40?GHz (MCA3040)
  FM 容限	手動采集	50?MHzp-p，頻率 C >3.5?GHz 30?MHzp-p，頻率 C
  	自動采集	20?MHzp-p，對于頻率 C 和調制頻率 >0.1?MHz 的任何情況
  AM 容限		任何調制指數（最短信號不得超出靈敏度范圍）
  自動幅度區分		30?MHz 內 2?個信號之間用 10?dB 分隔；其他情況 20?dB
  最大無損電壓		+18?dBm (1.78?VRMS)；27?和 40?GHz 型號
  過載指示		當輸入 C 功率 > +10?dBm 時開啟

• 后面板

• 基準輸入		1?MHz、5?MHz 或 10?MHz；0.1?至 5?VRMS?正弦波；阻抗 ≥1kΩ
  基準輸出		10?MHz；>1?VRMS?正弦波至 50?Ω
  啟動輸入（所有測量功能的啟動）	阻抗	約 1?kΩ
  	頻率范圍	直流至 80?MHz

• GPIB

• 兼容性		IEEE 488.2-1987，SCPI 199953131A 兼容性模式
  接口功能		SH1，AH1，T6，L4，SR1，RL1，DC1，DT1，E2
  最大測量速率	GPIB	5k 個讀數/秒（數據塊模式）500?個讀數/秒（觸發了單個 GET）
  	至內部存儲器	250k 個讀數/秒
  內部存儲器大小		750k 個讀數

• USB

• USB 版本

  2.0?全速 (11?Mb/s)

其他功能

• 觸發釋抑

• 時間延遲范圍

  20?ns 至 2?s，10?ns 分辨率

• 外部開始和停止啟動

• 啟動可用于將頻率和功率測量與突發信號的開始進行同步。最小突發長度必須超過 100?μs。

  模式		開始和停止啟動
  輸入通道		A、B 或 E（外部啟動輸入）
  最大重復啟動信號的速率	通道 A、B	160?MHz
  	通道 E	80?MHz
  開始時間延遲范圍		20?ns 至 2?s，10?ns 分辨率

• 其他功能

• 測量時間		對于平均頻率、突發和周期，為 20?ns 至 1000?s。對于其他測量功能為單周期
  時基參考		內部、外部或手動
  顯示保持		凍結結果，直到通過重新啟動開始新測量
  限值警報		前面板圖形指示和/或通過 GPIB 進行 SRQ
  限值		下限、上限
  設置		關，或者在值高于、低于、處于或超出限值范圍時發出警報
  開機警報		停止或繼續
  存儲的儀器設置數量		20?個。在內部非易失性存儲器中保存/調用儀器設置。10?個可設置為受用戶保護

• 校準

• 模式		封閉容器，菜單控制
  校準頻率		0.1、1、5、10、1.544?和 2.048?MHz

數學函數

• 統計

• 函數		最大值、最小值、平均值、ΔMax-Min、標準偏差以及艾倫偏差
  顯示器		數字、直方圖或趨勢圖
  樣點長度		2?至 2?× 109?個樣點
  限定符		關，或者捕獲高于、低于、處于或超出限值范圍的值
  測量調步		調步時間范圍：4?μs 至 500?s

• 數學

• 數學函數

  (K*X+L)/M、(K/X+L)/M 或 X/M-1。X 是當前讀數，K、L 和 M 是常數；使用鍵盤進行設置或用作凍結參考值 (X0)

Time-base option characteristics

1?連續運行 1?個月后。

顯示器

• 顯示器

• 顯示器		數字 + 圖形。LCD 背光圖形屏幕，顯示菜單控制、數字讀數和狀態信息
  位數		數字模式下為 14?位
  分辨率		320?× 97?像素

物理特點

• 外觀尺寸

• 高度		90?毫米（3.6?英寸）
  寬度		210?毫米（8.25?英寸）
  厚度		395?毫米（15.6?英寸）

• 重量

• 凈重		2.7?千克（5.8?磅）
  毛重		3.5?千克（7.5?磅）

環境特點，安全性，EMC

• 環境特點

• 溫度	工作	0?°C 至 +50?℃（+32?°F 至 +122?°F）
  	貯存溫度	-40?℃ 至 +71?℃（-40?°F 至 +160?°F）
  濕度		5-95%（+10?°C 至 +30?°C）（+50?°F 至 +86?°F）5-75%（+30?°C 至 +40?°C）（+86?°F 至 +104?°F） 5-45%（+40?°C 至 +50?°C）（+104?°F 至 +122?°F）
  海拔高度	工作	2000?米（6562?英尺）
  	貯存溫度	12000?米（39370?英尺）
  電源		90?V 至 265?VRMS，45?至 440?Hz，

• 安全性，EMC

• 類別		MIL-PRF-28800F，3?類
  安全性		指令 2006/95/EC，EN61010-1，UL61010-1，CAN/CSA C22.2?No. 61010-1?
  EMC		EU 指令 2004/108/EC，EN61326-1，EN61326-2-1，A 類
