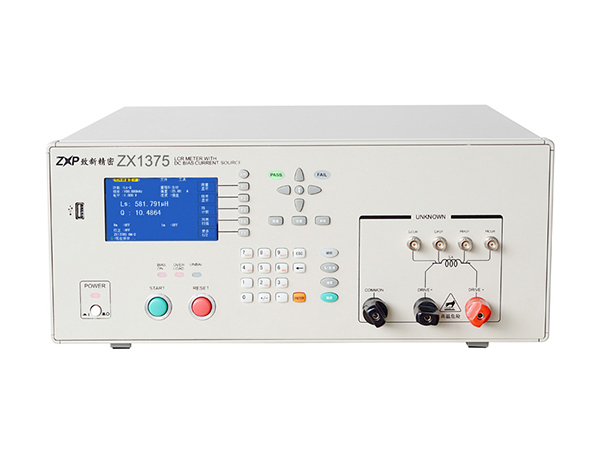

致新ZX1375X直流偏流電流源和電橋偏流一體機
ZX1375X是內建高頻LCR數字電橋和0～25A直流偏置電流源的電橋偏流一體機，低達0.25mA的電流分辨率，25A時輸出電壓高達11V，可分析電感器中鐵心的特性，作為電感器質量檢測或產品特性的分析。內置的偏流源噪聲更小，控制更靈活；內建比較器，方便組建到電感器檢測的自動化生產線。ZX1375型號僅含0～25A直流偏置電流源，可通過標準RS232C接口方便的與外部LCR表連接。
●提供單臺0-25A恒流輸出
●0.25mA精細的電流步進
●0Hz-2MHz頻率響應
●單一電流、步進掃描兩種電流輸出方式
●圖形化操作,中英文界面
●可通過RS232C接口用SCPI指令受控于外部LCR表
技術參數 | |||
型號 | ZX1375 | ZX1375X | |
顯示 | 4.3" LCD | 4.3" LCD | |
操作 | 實體按鍵+腳控開關 | 實體按鍵+腳控開關 | |
支持測量頻率 | 0Hz-2MHz | ||
電流范圍 | 0-25A | 0-25A | |
電流 | 量程 | 0mA-1.000A, 1.000A-5.000A, 5.0A-25A | |
步進 | 0.25mA, 1.25mA, 6.25mA | ||
掃描調整時間 | 4ms-3600s | 10ms-3600s | |
最大輸出電壓 | 11V（所有電流情況下均可輸出11V電壓!!!） | ||
最大允許直流電阻 | Rmax=Vmax/I (Ω)（Rmax的計算請參照用戶手冊說明） | ||
最大允許電感量 | Lmax=Vmax/(di/dt) (mH)（Lmax的計算請參照用戶手冊說明） | ||
量程方式 | 自動 | ||
啟動及停止控制方式 | START/STOP實體按鍵、4種腳控、總線 | ||
連續加載最大電流時間 | 保守2-3h，不間斷輸出 | ||
功能 | 儀器故障自檢；99組自定義文件管理；雙進度條指示；中英雙語；從機軟開關；實時操作；SCPI指令集；簡易雙顯計算器等 | ||
接口 | SlaverLink、RS232C、UsbHost、USB Device、Handler、GPIB（選件） | ||
電源要求 | 電壓：100～120 Vac或198～242 Vac | ||
頻率：46～64 Hz，功率大于50 VA | |||
溫度濕度 | 0℃～40℃，相對濕度≤75% | ||
體積(WxHxD) | 430mmx178mmx465mm | ||
重量（凈重） | 19Kg | ||
技術參數 | ||
型號 | ZX1375X電橋功能參數 | |
測試頻率 | 50Hz～200kHz， 1.2萬多個頻率點 | |
測試參數 | C、L、X、B、R、G、D、Q、ESR、Rp、θ、 |Z|、|Y|、P | |
測試電平 | 10mV-2Vrms | |
基本準確度 | 0.05% 精度表為準 | |
測試速度 | 快速:50次/秒、中速20次/秒、慢速6次/秒 (1kHz以上頻率) | |
顯 示 范 圍 | |Z|，Ｒ,Ｘ | 0.01 mΩ ～ 99.9999MΩ |
|Y|，G，B | 0.00001μS～99.9999S | |
C | 0.00001pF～9.99999F | |
D | 0.00001～9.99999 | |
DCR | 0.01mΩ～99.9999MΩ | |
L | 0.00001μH～99999.9H | |
Q | 0.01～99999.9 | |
θ(RAD) | -3.14159～3.14159 | |
θ(DEG) | -179.999 °～179.999° | |
Δ% | -99.999%～99.999% | |
信號源輸出抗 | 30Ω、100Ω、10/CC | |
量程方式 | 自動、保持 | |
觸發方式 | 內部、手動、自動、外部、總線 | |
校準功能 | 開路/短路,全頻清零、點頻清零 | |
等效電路 | 串聯、并聯 | |
比較器 | 三檔分選，BIN0～BIN2 | |
PASS、HI、LOW(PASS/FAIL LED顯示)
| ||
●1375最大25A,直流偏置電流源
●1375X最大25A,電橋偏流一體機
