泰克 4000 系列：5? 和 6? 位數字萬用表5? 位 DMM4020 和 6? 位 DMM4050 與 DMM4040 多功能臺式萬用表具備全方位功能，可滿足工作臺上或系統中的最苛刻測量要求。 這些數字萬用表執行的功能是您期望多功能 DMM 中具有的，包括測量電壓、電阻、電流和頻率。 DMM4050 增加了溫度和電容功能，通用性更高。特點優勢有 5? 位或 6? 位分辨率可供選擇無需為高于應
泰克 4000 系列：5? 和 6? 位數字萬用表
5? 位 DMM4020 和 6? 位 DMM4050 與 DMM4040 多功能臺式萬用表具備全方位功能，可滿足工作臺上或系統中的最苛刻測量要求。 這些數字萬用表執行的功能是您期望多功能 DMM 中具有的，包括測量電壓、電阻、電流和頻率。 DMM4050 增加了溫度和電容功能，通用性更高。
特點 | 優勢 |
| 有 5? 位或 6? 位分辨率可供選擇 | 無需為高于應用需求的分辨率付費 |
真有效值（AC、AC + DC）測量 | 確保高測量完整性 |
| 2×4 歐姆 4 線測量技術 | 不是使用四根測試線，而是使用兩根測試線即可進行 4 線電阻測量，具有出色的分辨率和精度。 |
| 溫度和電容測量 (DMM4050) | 提供很少 DMM 能提供的測量組合 |
| TrendPlot? 無紙記錄器模式 (DMM4040/4050) | 以圖形方式繪制出測量值隨時間變化的趨勢 |
| 測量統計 (DMM4040/4050) | 計算測量平均值和標準偏差，而且按下按鈕即可跟蹤最小和最大測量值 |
| 直方圖模式 (DMM4040/4050) | 顯示測量結果的分布情況 |
| 包括安全性測試導線、RS232 至 USB 適配器電纜和三年標準保修 | 總成本更低 |
5.5 位分辨率
高達0.015% 的基本VDC 準確度(1 年)
200 mV - 1000 V 電壓量程，高達1 μV 分辨率
200 μA - 10 A 電流量程，高達1 nA 分辨率
200 Ω - 100 MΩ 電阻量程，高達1 mΩ 分辨率
CAT I 1000 V，CAT II 600 V
電壓、電阻和電流測量
二極管和通斷測試
頻率測量
2 × 4 歐姆4 線測量技術
專用DC 泄漏電流測量
6 個專用按鈕，快速進入儀器設置
極限比較模式，指明測試通過/ 失敗
前面2 × 4 個測量輸入
后面板RS-232，快速連接PC
包括USB 到RS-232 接口適配器電纜
包括National Instrument 的LabVIEW SignalExpressTMTE 限定版，用來連通其他臺式設備

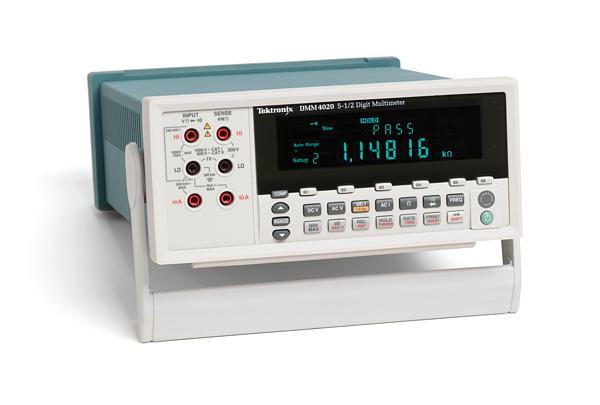

隨著嵌入式系統中的電路日益完善，您必須測量大量不同的參 數，驗證設計。泰克DMM4020 5.5 位臺式萬用表在一臺簡便 易用的儀器中提供了大量的功能。
它可以以高達0.015%的基本VDC準確度，執行電壓、電阻和電流等典型的萬用表測量，確保為設計提供所需的儀器性能。您 還可以使用DMM4020 測量頻率，執行通斷測試和二極管測 試。您可以使用一臺多功能儀器代替計數器、通斷測試儀和 傳流DMM，節約工作臺空間和成本。
測量當前能耗效率高的設計中的待機電流，要求考察非常低的 電流，其通常只有幾微安或幾納安。對這種測量，使用傳統萬 用表會導致結果不準確，因為傳統萬用表一般采用分流電阻技 術來測量電流。
DMM4020數字萬用表改進了測量低電流的方法。通過使用電流到電壓功 放技術，DMM4020 可以以1nA 的分辨率測量電流，給被測電 流帶來的負荷影響達到最小，其結果反映了設備在實際環境中 的工作情況。
DMM4020 萬用表采用專業設計，使用簡便，提供了您預計泰 克提供的熟悉操作。
專用前面板按鈕可以快速進入常用的功能和參數，縮短儀器設 置時間。您不必再搜索軟件菜單，查找所需的功能。
通過前面板上的六個設置按鈕，您可以保存最常見的測量使用 的設置。您只需設置儀器進行測量，然后按Shift鍵，再按設置 按鈕，就可以保存儀器設置。然后每次在執行該測量時，您只 需按相應的設置鍵即可。
通過獨有的雙顯示器，您可以從一組測試表筆，測量同一信號 的兩個不同參數。
極限比較模式提供了通過/失敗指標，迅速表明是否通過測試， 幫助消除錯誤，特別是接近極限的測試結果。
2×4歐姆功能已獲專利的分離端子插座允許只使用兩條引線、 而不是四條引線，執行4線測量。泰克提供了專用測試線附件， 可以建立連接。您可以獲得杰出的分辨率和準確度，而且使用 一對引線非常方便。
可以使用后面板上的RS-232 端口，連接PC。DMM4020 標 配一條USB到RS-232接口適配器電纜，用來連接PC上的USB 端口。
通過專用的泰克版N a t i o n a l I n s t r u m e n t L a b V I E W SignalExpressTM軟件，您可以輕松捕獲、保存和分析萬用表的 測量結果。每臺D M M 4 0 2 0 萬用表都免費裝有限定版 SignalExpress，可以完成基本儀器控制、數據記錄和分析工 作。選配的專業版軟件則提供了200 多種內置功能，可以進一 步實現信號處理、高級分析、掃描、極限測試和用戶自定義步 進功能。
SignalExpress支持多種泰克儀器*1，可以連接整個測試臺，然 后可以從一個直觀的軟件界面中，訪問每臺儀器標配的多功能 工具。您可以自動完成要求多臺儀器完成的復雜測量，在更長 的時間內記錄數據，對來自多臺儀器的數據實現時間相關，簡 便地捕獲和分析測量結果，這一切都從PC 上完成。只有泰克 提供了由多臺智能儀器組成的連通測試臺，簡化和加快了復雜 設計的調試工作。
除業內領先的服務和支持外，每臺DMM4020萬用表都標配三 年保修服務。
*1?NI LabVIEW Signal Express 支持下述泰克儀器：MSO/DPO4000/3000/2000 系列示波器, TDS3000C/2000B/1000B 系列示波器, AFG3000 系列任意波形/ 函數發生器, DMM4050/4040/4020 系列數字萬用表。
電壓
| 特點 | 說明 |
|---|---|
| 100V 設置 | 90?V - 110?V |
| 120V 設置 | 108?V - 132?V |
| 220V 設置 | 198?V - 242?V |
| 240V 設置 | 216?V - 264?V |
| 頻率 | 47?Hz - 440?Hz |
| 功耗 | 15?VA 峰值(10 W 平均值) |
外觀尺寸
| 外觀尺寸 | mm | in. |
|---|---|---|
| 高 | 88 | 3.46 |
| 寬 | 217 | 8.56 |
| 厚 | 297 | 11.7 |
| 重量 | kg | lb. |
| 凈重 | 2.1 | 4.6 |
顯示器
| 真空熒光顯示器，分段 |
環境
| 特點 | 說明 |
|---|---|
| 溫度 | |
| ? ?工作溫度 | 0°C - 50?°C |
| ? ?貯存溫度 | -40°C - 70?°C |
| ? ?預熱 | 預熱半小時可達到全部不確定度指標 |
| 相對濕度(無冷凝) | |
| ? ?工作時 | 沒有控制 ( |
| ? ?貯存時 | |
| 高度 | |
| ? ?工作高度 | 2,000?meters |
| ? ?貯存高度 | 12,000?meters |
| 振動 | 滿足MIL-PRF-28800F Class 3 標準 |
| 安全 | 滿足IEC 61010-1:2001, ANSI/ISA61010-1 (S82.02.01):2004, UL 61010-1:2004, CAN/CSA C22.2 No. 61010.1:2004, CAT I 1000V / CAT II 600 V |
| EMC | 設計滿足IEC 61326-1:1997+A1:1998+A2:2000 |
?
?
觸發
| 特點 | 說明 |
|---|---|
| 觸發延遲 | 400?ms |
| 外部觸發延遲 | |
| 外部觸發抖動 | |
| 觸發輸入 | TTL 電平 |
| 觸發輸出 | 觸發輸出5 V 最大值 |
數學函數
| Min/max, 相對函數, 保持函數, 比較函數和dB 函數 |
電氣特點
| 特點 | 說明 |
|---|---|
| 輸入保護 | 1000 V 全部量程 |
| 過載 | 除通斷和二極管測試外，所有功能最大量程的10% |
遠程接口
| RS-232C (包括RS-232 到USB 適配器電纜) |
保修
| 三年 |
下述指標適用于51/2 位模式及至少預熱半個小時以后。
| 特點 | 說明 |
|---|---|
| 最大輸入 | 任何量程上1000 V |
| 共模抑制 | 50或60 Hz 0.1% 時120 dB (1 kΩ 不平衡) |
| 正常模式抑制 | 低速時80 dB |
| 模數非線性度 | 量程的15 ppm |
| 輸入偏置電流 | |
| 穩定考慮因素 | 測量穩定時間受源阻抗、電纜介電特點和 輸入信號變化影響 |
?
輸入特點
| 量程 | 滿刻度 (5? 位) | 分辨率 | 輸入阻抗 | ||
|---|---|---|---|---|---|
| 低速 | 中速 | 快速 | |||
| 200?mV | 199.999?mV | 1μ?V | 10?μV | 10?μV | >10?GΩ*2 |
| 2?V | 1.99999?V | 10?μV | 100?μV | 100?μV | >10?GΩ*2 |
| 20?V | 19.9999?V | 100?μV | 1000?μV | 1000?μV | 10?MΩ ±1% |
| 200?V | 199.999?V | 1?mV | 10?mV | 10?mV | 10?MΩ ±1% |
| 1000?V | 1000.00?V | 10?mV | 100?mV | 100?mV | 10?MΩ ±1% |
*2?在某些雙顯示器測量中，200 mV 和2 V 量程的輸入阻抗可能會變?yōu)?0 MΩ。
準確度
| 量程 | 不確定度*3 | 范圍外溫度系數/°C 18 – 28?°C | |
|---|---|---|---|
| 90 天 | 1 年 | ||
| 23?°C ±5?°C | 23?°C ±5?°C | ||
| 200?mV | 0.01 + 0.003 | 0.015 + 0.004 | 0.0015 + 0.0005 |
| 2?V | 0.01 + 0.002 | 0.015 + 0.003 | 0.001 + 0.0005 |
| 20?V | 0.01 + 0.003 | 0.015 + 0.004 | 0.0020 + 0.0005 |
| 200?V | 0.01 + 0.002 | 0.015 + 0.003 | 0.0015 + 0.0005 |
| 1000?V | 0.01 + 0.002 | 0.015 + 0.003 | 0.0015 + 0.0005 |
*3?不確定度計算公式為±(% 的讀數 + % 的量程)。
AC 電壓指標適用于>5% 量程的AC 正弦波信號。對1% - 5% 的量程和
| 特點 | 說明 |
|---|---|
| 最大輸入 | 750?VRMS或 1000?V peak 或 8 × 107?Volts-Hertz 乘積 |
| 測量方法 | AC 耦合真實RMS。在任何量程上以高達 1000 VDC 的偏置測量輸入的AC 成分 |
| AC 濾波帶寬 | 20?Hz – 100?kHz |
| 共模抑制 | 50 Hz 或60 Hz 時60 dB (1 kΩ 不平衡) |
| 最大波峰因數 | 滿刻度時3:1 |
| 增加波峰因數 誤差( | 波峰因數1-2, 0.05% 的滿刻度 波峰因數2-3, 0.2% 的滿刻度 只適用于非正弦曲線信號 |
?
輸入特點
| 量程 | 滿刻度 (5? 位) | 分辨率 | 輸入阻抗 | ||
|---|---|---|---|---|---|
| 低速 | 中速 | 快速 | |||
| 200?mV | 199.999?mV | 1?μV | 10?μV | 10?μV | 1?MΩ ±2% |
| 2?V | 1.99999?V | 10?μV | 100?μV | 100?μV | |
| 20?V | 19.9999?V | 100?μV | 1000?μV | 1000?μV | |
| 200?V | 199.999?V | 1?mV | 10?mV | 10?mV | |
| 750?V | 750.00?V | 10?mV | 100?mV | 100?mV | |
準確度
| 量程 | 頻率 | 不確定度*3 | 范圍外溫度系數/°C 18 – 28?°C | |
|---|---|---|---|---|
| 90 天 | 1 年 | |||
| 23?°C ±5?°C | 23?°C ±5?°C | |||
| 200?mV | 20?Hz – 45?Hz | 0.8 + 0.05 | 0.9 + 0.05 | 0.01 + 0.005 |
| 45?Hz – 20?kHz | 0.15 + 0.05 | 0.2 + 0.05 | 0.01 + 0.005 | |
| 20?kHz – 50?kHz | 0.3 + 0.05 | 0.35 + 0.05 | 0.01 + 0.005 | |
| 50?kHz – 100?kHz | 0.8 + 0.05 | 0.9 + 0.05 | 0.05 + 0.01 | |
| 2?V | 20?Hz – 45?Hz | 0.8 + 0.05 | 0.9 + 0.05 | 0.01 + 0.005 |
| 45?Hz – 20?kHz | 0.15 + 0.05 | 0.2 + 0.05 | 0.01 + 0.005 | |
| 20?kHz – 50?kHz | 0.3 + 0.05 | 0.35 + 0.05 | 0.01 + 0.005 | |
| 50?kHz – 100?kHz | 0.8 + 0.05 | 0.9 + 0.05 | 0.05 + 0.01 | |
| 20?V | 20?Hz – 45?Hz | 0.8 + 0.05 | 0.9 + 0.05 | 0.01 + 0.005 |
| 45?Hz – 20?kHz | 0.15 + 0.05 | 0.2 + 0.05 | 0.01 + 0.005 | |
| 20?kHz – 50?kHz | 0.3 + 0.05 | 0.35 + 0.05 | 0.01 + 0.005 | |
| 50?kHz – 100?kHz | 0.8 + 0.05 | 0.9 + 0.05 | 0.05 + 0.01 | |
| 200?V | 20?Hz – 45?Hz | 0.8 + 0.05 | 0.9 + 0.05 | 0.01 + 0.005 |
| 45?Hz – 20?kHz | 0.15 + 0.05 | 0.2 + 0.05 | 0.01 + 0.005 | |
| 20?kHz – 50?kHz | 0.3 + 0.05 | 0.35 + 0.05 | 0.01 + 0.005 | |
| 50?kHz – 100?kHz | 0.8 + 0.05 | 0.9 + 0.05 | 0.05 + 0.01 | |
| 750?V | 20?Hz – 45?Hz | 0.8 + 0.05 | 0.9 + 0.05 | 0.01 + 0.005 |
| 45?Hz – 20?kHz | 0.15 + 0.05 | 0.2 + 0.05 | 0.01 + 0.005 | |
| 20?kHz – 50?kHz | 0.3 + 0.05 | 0.35 + 0.05 | 0.01 + 0.005 | |
| 50?kHz – 100?kHz | 0.8 + 0.05 | 0.9 + 0.05 | 0.05 + 0.01 | |
*3?不確定度計算公式為±(% 的讀數 + % 的量程)。
下述指標適用于使用REL 功能的4線電阻功能2線電阻。如果 沒有使用REL，那么對2 線電阻要增加0.2Ω 外加引線電阻。
| 特點 | 說明 |
|---|---|
| 測量方法 | 電流源參考LO 輸入 |
| 最大引線電阻 (4 線歐姆) | 對200Ω, 2 kΩ量程每條引線10%的量程。在所有其它量程上每條引線1 kΩ。 |
| 輸入保護 | 所有量程上1000 V |
?
輸入特點
| 量程 | 滿刻度 (5? 位) | 分辨率 | 電流源 | ||
|---|---|---|---|---|---|
| 低速 | 中速 | 快速 | |||
| 200?Ω | 199.999?Ω | 0.001?Ω | 0.01?Ω | 0.01?Ω | 0.8?mA |
| 2?kΩ | 1.99999?kΩ | 0.01?Ω | 0.1?Ω | 0.1?Ω | 0.8?mA |
| 20?kΩ | 19.9999?kΩ | 0.1?Ω | 1?Ω | 1?Ω | 0.08?mA |
| 200?kΩ | 199.999?kΩ | 1?Ω | 10?Ω | 10?Ω | 0.008?mA |
| 2?MΩ | 1.99999?MΩ | 10?Ω | 100?Ω | 100?Ω | 0.9?μA |
| 20?MΩ | 19.9999?MΩ | 100?Ω | 1?kΩ | 1?kΩ | 0.16?μA |
| 100?MΩ | 100.000?MΩ | 1?kΩ | 10?kΩ | 10?kΩ | 0.16?μA || 10?MΩ |
準確度
| 量程 | 不確定度*3 | 范圍外溫度系數/°C 18 – 28?°C | |
|---|---|---|---|
| 90 天 | 1 年 | ||
| 23?°C ±5?°C | 23?°C ±5?°C | ||
| 200?Ω | 0.02 + 0.004 | 0.03 + 0.004 | 0.003 + 0.0006 |
| 2?kΩ | 0.015 + 0.002 | 0.02 + 0.003 | 0.003 + 0.0005 |
| 20?kΩ | 0.015 + 0.002 | 0.02 + 0.003 | 0.003 + 0.0005 |
| 200?kΩ | 0.015 + 0.002 | 0.02 + 0.003 | 0.003 + 0.0005 |
| 2?MΩ | 0.03 + 0.003 | 0.04 + 0.004 | 0.004 + 0.0005 |
| 20?MΩ | 0.2 + 0.003 | 0.25 + 0.003 | 0.01 + 0.0005 |
| 100?MΩ | 1.5 + 0.004 | 1.75 + 0.004 | 0.2 + 0.0005 |
*3?不確定度計算公式為±(% 的讀數 + % 的量程)。
| 特點 | 說明 |
|---|---|
| 輸入保護 | 可以更換的11 A / 1000 V 和440 mA / 1000 V 熔絲 |
| 分流電阻 | 對2 A和10 A量程為0.01Ω； 對20 mA和200mA 量程為1Ω； 對200 μA 和2 mA 量程，負載電壓 |
?
輸入特點
| 量程 | 滿刻度 (5? 位) | 分辨率 | 負載電壓 | ||
|---|---|---|---|---|---|
| 低速 | 中速 | 快速 | |||
| 200?μA | 199.999?μA | 0.001?μA | 0.01?μA | 0.01?μA | |
| 2?mA | 1999.99?μA | 0.01?μA | 0.1?μA | 0.1?μA | |
| 20?mA | 19.9999?mA | 0.1?μA | 1?μA | 1?μA | |
| 200?mA | 19.9999?mA | 1?μA | 10?μA | 10?μA | |
| 2?A | 1.99999?A | 10?μA | 100?μA | 100?μA | |
| 10?A | 10.0000?A | 100?μA | 1?mA | 1?mA | |
準確度
| 量程 | 不確定度*3 | 范圍外溫度系數/°C 18 – 28?°C | |
|---|---|---|---|
| 90 天 | 1 年 | ||
| 23?°C ±5?°C | 23?°C ±5?°C | ||
| 200?μA | 0.02 + 0.005 | 0.03 + 0.005 | 0.003 + 0.001 |
| 2?mA | 0.015 + 0.005 | 0.02 + 0.005 | 0.002 + 0.001 |
| 20?mA | 0.03 + 0.02 | 0.04 + 0.02 | 0.005 + 0.001 |
| 200?mA | 0.02 + 0.005 | 0.03 + 0.008 | 0.005 + 0.001 |
| 2?A | 0.05 + 0.02 | 0.08 + 0.02 | 0.008 + 0.001 |
| 10?A | 0.18 + 0.01 | 0.2 + 0.01 | 0.008 + 0.001 |
*3?不確定度計算公式為±(% 的讀數 + % 的量程)。
下述AC電流指標適用于幅度大于5%量程的正弦曲線信號。對 1% - 5% 量程的輸入，要額外增加0.1% 量程的誤差。
| 特點 | 說明 |
|---|---|
| 輸入保護 | 可以更換的11 A / 1000 V 和440 mA / 1000 V 熔絲 |
| 測量方法 | AC-coupled true RMS |
| 分流電阻 | 對2 A 和10 A 量程為0.01Ω， 對20 mA 和200 mA 量程為1Ω |
| AC 濾波帶寬 | 20?Hz – 100?kHz |
| 最大波峰因數 | 滿刻度時3:1 |
| 增加波峰因數誤差 ( | 波峰因數1-2, 0.05% 的滿刻度 波峰因數2-3, 0.2% 的滿刻度 只適用于非正弦曲線信號 |
?
輸入特點
| 量程 | 滿刻度 (5? 位) | 分辨率 | 負載電壓 | ||
|---|---|---|---|---|---|
| 低速 | 中速 | 快速 | |||
| 20?mA | 19.9999?mA | 0.1?μA | 1?μA | 1?μA | |
| 200?mA | 199.999?mA | 1?μA | 10?μA | 10?μA | |
| 2?A | 1.99999?A | 10?μA | 100?μA | 100?μA | |
| 10?A | 10.0000?A | 100?μA | 1?mA | 1?mA | |
準確度
| 量程 | 頻率 | 不確定度*3 | 范圍外溫度系數/°C 18 – 28?°C | |
|---|---|---|---|---|
| 90 天 | 1 年 | |||
| 23?°C ±5?°C | 23?°C ±5?°C | |||
| 20?mA | 20?Hz - 45?Hz | 1 + 0.05 | 1.25 + 0.06 | 0.015 + 0.005 |
| 45?Hz - 2?kHz | 0.25 + 0.05 | 0.3 + 0.06 | 0.015 + 0.005 | |
| 200?mA | 20?Hz - 45?Hz | 0.8 + 0.05 | 1 + 0.06 | 0.015 + 0.005 |
| 45?Hz - 2?kHz | 0.25 + 0.05 | 0.3 + 0.06 | 0.015 + 0.005 | |
| 2?A | 20?Hz - 45?Hz | 1 + 0.05 | 1.25 + 0.06 | 0.015 + 0.005 |
| 45?Hz - 2?kHz | 0.25 + 0.05 | 0.3 + 0.06 | 0.015 + 0.005 | |
| 10?A | 20?Hz - 45?Hz | 1 + 0.1 | 1.25 + 0.12 | 0.015 + 0.005 |
| 45?Hz - 2?kHz | 1 + 0.1 | 0.5 + 0.12 | 0.015 + 0.005 | |
*3?不確定度計算公式為±(% 的讀數 + % 的量程)。
| 特點 | 說明 |
|---|---|
| 閘門時間 | 131?ms |
| 測量方法 | AC 耦合輸入，使用AC 電壓測量功能 |
| 穩定考慮因素 | DC 偏置電壓變化后測量頻率時，可能會出 現誤差。如果想實現最大的測量準確度，應等 最多1秒鐘，以便輸入阻塞RC時間常數穩定 |
| 測量考慮因素 | 為使測量誤差達到最小，在測量低壓低頻信 號時應防止輸入受到外部噪聲干擾 |
?
輸入特點
| 量程 | 頻率 | 不確定性 | 范圍外溫度系數/°C 18 – 28?°C | |
|---|---|---|---|---|
| 90 天 | 1 年 | |||
| 23?°C ±5?°C | 23?°C ±5?°C | |||
| 100?mV - 750?V*4, 5 | 20?Hz – 2?kHz | 0.01 + 0.002 | 0.01 + 0.003 | 0.002 + 0.001 |
| 2?kHz – 20?kHz | 0.01 + 0.002 | 0.01 + 0.003 | 0.002 + 0.001 | |
| 20?kHz – 200?kHz | 0.01 + 0.002 | 0.01 + 0.003 | 0.002 + 0.001 | |
| 200?kHz – 1?MHz | 0.01 + 0.004 | 0.01 + 0.006 | 0.002 + 0.002 | |
*4?輸入>100?mV.
*5?限于8 × 107?V Hz.
| 特點 | 說明 |
|---|---|
| 通斷門限 | 20?Ω |
| 測試電流 | 1?mA |
| 響應時間 | 100?S/s 帶聲音提示 |
| 速率 | 快速 |
| 最大讀數 | 199.99?Ω |
| 分辨率 | 0.01?Ω |
| 特點 | 說明 |
|---|---|
| 響應時間 | 100?S/s，帶聲音提示 |
| 速率 | 快速 |
| 最大讀數 | 1.9999?V |
| 分辨率 | 0.1?mV |
